| 产地 | 广东 |
|---|---|
| 额定电压 | 3v |
| 封装材料 | SMD |
| 封装形式 | 贴片式 |
| 制造商 | 深圳市博晶网络科技有限公司 |
| 品牌 | BOJINGnet博晶网络 |
| 型号 | MTK联发科路由核心模块 |
| 加工定制 | 是 |
选择我们的理由：
1.供货方式：本公司集中研发——生产——销售为一体，供货稳定；
2.服务支持：提供软件支持，硬件支持，产品定制与整套解决方案；
3.系统兼容：支持原厂SDK开发包，openwrt , Linux等开源系统,提供wifi驱动编译ko文件；
4.品质保证：本公司产品采用可靠的SMT与DIP高精密加工工艺相结合，保证产品的稳定性；
5.售后服务：完善的售后服务系统，第一时间解决客户售后问题；
USB host接口，2个以太网口，支持wifi串口透传，视频监控，WiFi音箱，WiFi存储，WiFi语音对讲等等，支持4G模块，DLNA，airplay，送MTK官方SDK，送openwrt SDK，完整的硬件配件，丰富的资料，模块贴片式，体积小，占空间小;提供wifi驱动编译ko文件
深圳市博晶网络科技有限公司
官方地址：深圳市宝安区西乡街道宝源路鸿源大厦1115室

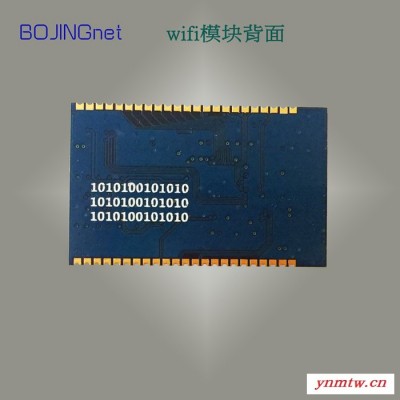

本模块为我司的L108模块
配置说明：
8MB+64MB 等于 CPU MT7628AN与8MB Flash ROM与64MB DDR2 RAM
16MB+64MB 等于 CPU MT7628AN与16MB Flash ROM与64MB DDR2 RAM
16MB+128MB 等于 CPU MT7628AN与16MB Flash ROM与128MB DDR2 RAM
模块简介
L108模块是一款通用2.4G Wi-Fi 路由模块，配合2个Ethernet 接口，一个USB 口，若干GPIO它可以适用于很多场合，比如有线转无线、3G 转Wi-Fi、硬AP、便携式路由器、无线音箱、无线存储等等；
模块大小为40mm×25mmx3.0mm，采用邮票接口（半孔工艺）与母板连接；
模块无线信号可以使用I-PEX引出或邮票孔引出非常灵活；
模块基于台湾MTK 的MT7688AN或MT7628方案主要特点如下：
◆ 无线+有线路由器方案
◆ 无线支持802.11b/g/n，MT7688最高速率150Mbps，MT7628最高速率300Mbps
◆ 有线支持1WAN与1LAN，10M/100M 自适应
◆ 适中的RF功率消耗
◆ 支持64MB/128MB/256MB DDR2 memory
◆ 480Mbps 的高速USB 2.0接口
◆ 3 路UART（推荐UART0 专用于系统Debug）
◆ I2S 数字音频接口
◆ I2C 通信接口
◆ 4 位SD/TF卡存储接口
◆ 丰富的GPIO
硬件配置
CPU MT7688或MT7628 MIPS24KEc (580 MHz)可选
SDRAM DDR2 512MBit 或1GBit或2GBit可选
SPI FLASH ：32 MBit或64 MBit 或128MBit或256MBit可选
模块框图
信号原理图
模块的信号说明
| 引脚 | 名称 | 描述 | 备注 |
| 1 | RF1_OUT | WIFI天线1信号引出（MT7628有效，） |
|
| 2 | GND | 电源地 |
|
| 3 | GPIO00 | 通用输入输出口 |
|
| 4 | UART_TX0 | 串口0数据发送（用于系统调试） |
|
| 5 | UART_RX0 | 串口0数据接收（用于系统调试） |
|
| 6 | MDI_TP1 | 网口1数据发送线正极 |
|
| 7 | MDI_TN1 | 网口1数据发送线负极 |
|
| 8 | MDI_RP1 | 网口1数据接收线正极 |
|
| 9 | MDI_RN1 | 网口1数据接收线负极 |
|
| 10 | MDI_RP0 | 网口0数据接收线正极 |
|
| 11 | MDI_RN0 | 网口0数据接收线负极 |
|
| 12 | MDI_TP0 | 网口0数据发送线正极 |
|
| 13 | MDI_TN0 | 网口0数据发送线负极 |
|
| 14 | USB_DP | USB2.0数据正 |
|
| 15 | USB_DM | USB2.0数据负 |
|
| 16 | SD_WP | SD卡写保护（默认保留） |
|
| 17 | SD_CD | SD插入检测 |
|
| 18 | SD_D1 | SD数据1信号 |
|
| 19 | SD_D0 | SD数据0信号 |
|
| 20 | SD_CLK | SD时钟信号 |
|
| 21 | SD_CMD | SD命令信号 |
|
| 22 | SD_D3 | SD数据3信号 |
|
| 23 | SD_D2 | SD数据2信号 |
|
| 24 | GND | 电源地 |
|
| 25 | GND | 电源地 |
|
| 26 | 3V3 | 电源3.3V输入（建议纹波不超过3%） |
|
| 27 | 3V3 | 电源3.3V输入（建议纹波不超过3%） |
|
| 28 | REF_CLK | 通用输入输出口GPIO#37 |
|
| 29 | GPO#38 | 通用输出口 |
|
| 30 | GPO#39 | 通用输出口 |
|
| 31 | GPIO40 | 通用输入输出口 |
|
| 32 | GPIO41 | 通用输入输出口 |
|
| 33 | GPIO42 | 通用输入输出口 |
|
| 34 | GPIO43 | 通用输入输出口 |
|
| 35 | GPIO44 | 通用输入输出口 |
|
| 36 | UART_TX1 | 串口1数据发送 |
|
| 37 | UART_RX1 | 串口1数据接收 |
|
| 38 | CPU_RST | MT7688 芯片复位，低电平复位（模块已内置RC复位电路） |
|
| 39 | I2S_CLK | 音频I2S接口同步时钟信号 |
|
| 40 | I2S_WSO | 音频I2S接口同步片选信号 |
|
| 41 | I2S_SDO | 音频I2S接口同步输出信号 |
|
| 42 | I2S_SDI | 音频I2S接口同步输入信号 |
|
| 43 | I2C_SCL | 串行通讯接口时钟信号 |
|
| 44 | I2C_SDA | 串行通讯接口数据信号 |
|
| 45 | GND | 电源地 |
|
| 46 | RF0_OUT | WIFI天线0信号引出 |
|
注：用于系统调试的串口0请勿用作外部通讯，串口1用于外部设备通讯，如需要使用串口0用做外部通讯串口请联系本公司调整驱动程序
MT7688只有单天线输出使用WIFI天线0-1T1R，MT7628有双天线输出使用WIFI天线0+WIFI天线1-2T2R
模块尺寸（PIN间距=1.5mm模块总高度2.8mm）
模块引脚顺序
电气特性
以下为模块的典型电气特性。
（VIN = 3.3V，环境温度25℃，除非另外说明）
| 参数 | 条件 | 典型值 | 单位 |
| 电源电压VIN |
| 3.3 | V |
| 工作电流Icc | Wi-Fi开(无通讯)，网口悬空 | 180 | mA |
| 工作电流Icc | Wi-Fi开(无通讯)，网口ping | 180 | mA |
| 输出电压VOUT | VOUT脚输出电流<100mA | 3.32 | V |
| 环境温度Ta |
|
| ℃ |
RF RX典型特性
RF TX典型特性
电源典型参考
SD卡典型参考
网口典型参考
