扬州工业车间空气净化器装置 有机废气催化燃烧设备 欣千环保 制作安装

RCO在线催化燃烧

注： 1、表示温度控制器；

2、阀门开关；

3、 -1、  -2、 -3，炭箱上的温度控制开关，通过控制器空气连通大气上的阀门开关开启；

4、 -4燃烧温度检测器；

5、 -5加热温度空气器，将温度反馈给控制器，以此控制脱附风机和加热管的工作与否；

6、 -6温度控制器，控制连通冷风机的调节阀开口大小；

7、 表示阀门，与时间继电器连接，当反应时间结束后，通往大气一端的阀门开口打开。

RCO在线催化燃烧

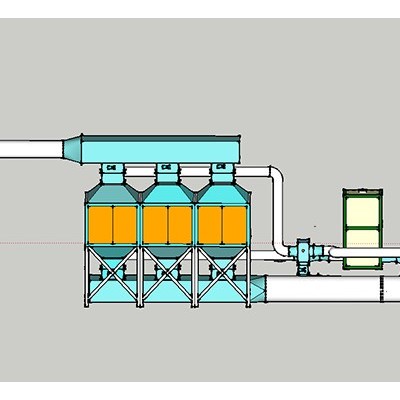

（一）设备各部分：

1、前处理设备  干式处理器（例如:V型滤纸漆雾过滤器、板式过滤器、滤筒式除尘器等根据客户要求及实际情况选择）处理粉尘、漆雾颗粒。

2、多单元分流组合式吸附系统  含有三个吸/附单元，正常工作时是两吸一脱。每个单元上各设置一组吸附阀门和一组脱附阀门。当该单元在吸附时间内时，脱附阀门关闭，吸附阀门打开，有机废气从上部吸附阀门进入，通过活性炭，被活性炭吸附净化后，气体通过下面的吸附阀门经风机作用排出大气；活性炭脱附时，吸附阀门关闭，脱附阀门打开，该单元形成闭合通道进行脱附工作。每个脱附箱内安装有温度感应器，当箱内温度超过设置的温度时，反馈给控制器，与大气相连的阀门打开向箱内补充冷气降低温度。若温度过高，活性炭发生燃烧，控制器启动紧急预案，打开喷淋装置，同时切断电源。

3、阻火器  又名防火器，应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。其作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

4、换热室燃烧后产生的高温气体和低温气体利用换热器进行热能传递，既能使未处理的有机废气温度上升，有利于其在催化室中发生反应节省能量，又能使净化过的气体温度降低不影响后面设备的使用。

5、催化燃烧  催化燃烧过程是在催化燃烧装置中进行的。有机废气先通过热交换器预热到200～400℃，再进入燃烧室，通过催化剂床时，碳氢化合物的分子和混合气体中的氧分子分别被吸附在催化剂的表面而活化。由于表面吸附降低了反应的活化能，碳氢化合物与氧分子在较低的温度下迅速氧化，产生二氧化碳和水。
