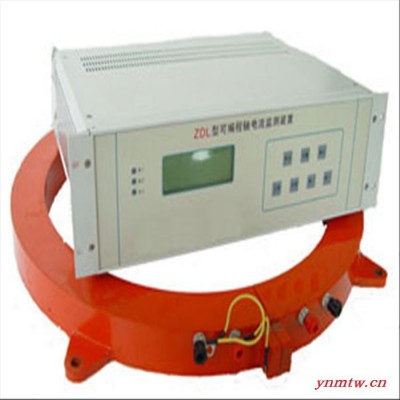

ZDL轴电流监测装置

概述：
    ZDL轴电流监测装置采用德国SIEMENS公司PLC为核心控制部件

构成控制器，采用空心环形互感器为轴电流传感器，监测水轮发电机组大

轴产生的轴电流变化。PLC实时监测轴电流传感器的变化值，该数值与大

轴电流呈线性变化关系，经滤波、数值变换处理后，确认轴电流超过整定

值后，PLC控制器输出二级报警信号。控制器采用液晶作为显示单元，参

数整定、实时显示清晰直观。同时，PLC控制器可输出与轴电流（0～5A）

对应标准的4～20mA模拟量信号，满足计算机监控系统测量要求。
特点：

★以进口高性能PLC为核心控制部件，可靠性高。PLC对数值进行智能化处理，2级报警接点输出，报警接点整定值在量程范围内任意整定，
★ 报警接点可分别整定延时时间，使用灵活方便。

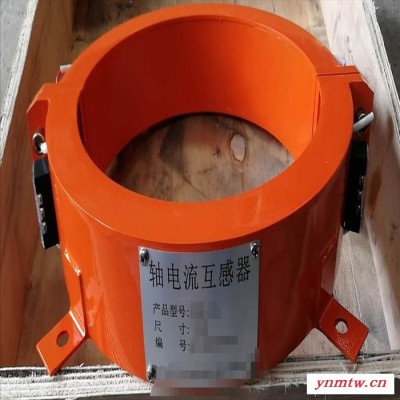

★ 轴电流传感器采用半圆环结构，易于安装。
★ 采用背光液晶显示器作为人机界面，轴电流参数值及装置状态清晰直观。

工作原理：

环抱于大轴的轴电流传感器实时监测主轴的电流变化，该变化量经变换及隔离放大处理后送入PLC的模拟采样端口，PLC对采样数值进行滤波、转换处理后得出与主轴电流对应的数字量。监测控制器上的输入按键用于2级报警点AL1、AL2的报警值及报警延时时间的设定。液晶显示器可详细显示出主轴电流值和装置状态。PLC对采集的数值分别与2级报警设定值比较后确定报警输出状态。监测控制器输出的4~20mA模拟量与主轴电流0~5A呈线性对应关系。监测控制器中的试验变压器用于轴电流监测装置的自检测试。当确认进入“自检测试”菜单后，PLC自动控制切换试验输出电压，低压输出时，只有液晶显示屏显示：“试验电流=1.90A”，高压输出时，液晶屏显示：“试验电流=5A”，同时按设定的报警延时时间，报警点AL1、AL2分别动作。测试状态维持1分钟后自动循环。

技术参数 ：

轴电流传感器安装尺寸：

    图一中，D为发电机大轴直径。
    轴电流传感器应安装在能反映大轴电流的静止部份，经外部支架与发电机机架固定。安装前，先拆掉传感器上的连接导线、连接板上的把合螺钉，然后将两半园环套在发电机的大轴上，用螺钉使其固定成一整园。半圆对接处的间隙应小于0.1mm。安装时，应使传感器与发电机大轴间的间隙尽量均匀。固定后的传感器不允许有松动。
参数选型：
