ZHONGMEI/中煤 空气呼吸器

容积	6.8L、9L 等
供气流量	300 L/min
气瓶工作压	30MPa
材质类型	碳纤维复合材料
防护时间	1h
功能	防毒气
规格	10.5Kg
呼气阻力	870Pa
款式	头戴式
类型	呼吸防护类
适用对象	消防行业、化工业、石油业、船舶、冶金业、矿山及试验室等
吸气温度	＋5℃～＋30℃
销售方式	直销
样式	立式
用途	空气过滤
原理	加压过滤
佩戴重量	10.5Kg
防护对象	用在有浓烟、 毒气、蒸气、或缺氧的各种环境中
特殊性能说明	空气过滤
发货期限	3天
品牌	ZHONGMEI/中煤
型号	RHZKF6.8/30
打样周期	1-2天
质量认证	CCC

当大地刚从薄明的晨嫩中苏醒过来的时候，在肃穆的清凉的果
树园子里，便飘荡着清朗的笑声。鸟雀的欢噪已经退让到另外一
些角落去。一些爱在晨风中飞来飞去的小甲虫便更不安地四方乱
闯。浓密的树叶在伸展开去的枝条上微微蠕动，却隐藏不住那累
累的硕果。看得见在那树丛里还有偶尔闪光的露珠**像在雾夜
中耀眼的星星一样。而那些红色果皮上的一层茸毛，或者是一层
薄霜，便更显得柔软而润湿。云霞升起来了，从那重重的绿叶的
斡隙中透过点点金色的彩霞，林子中映出～缕一缕的透明的淡紫
色的、浅黄色的薄光。

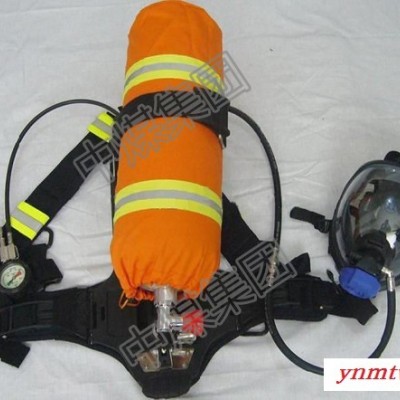

正压式消防空气呼吸器 说明书 一、产品介绍 正压式消防空气呼吸器是一种专为个人配备的用于呼吸保护的装备。用在有浓烟、 毒气、蒸气、或缺氧的各种环境中安全有效的进行灭火、抢险救灾、救护和维修等工作。 它广泛应用于消防行业、化工业、石油业、船舶、冶金业、矿山及试验室等。 本产品是一种正压式呼吸保护装备。配备有视野广阔、明亮、与人的面部贴合紧密 且具有良好密封性能的全面罩；使用过程中，全面罩内的压力始终大于周围环境的大气 压力，能有效的防止外界有毒有害气体的侵入。 本产品同时配备了气瓶余压报警器，用于提醒佩戴者安全及时的撤离作业现场。 因此本产品具有使用安全可靠，佩戴舒适的特点。 二、产品参数 型号 RHZKF6.8/30 含义如下:RH 为个人呼吸器；ZKF6.8 为自给正压式空气呼吸器的 代号,;30 为产品系列型号,它是根据气瓶的储气压力来确定的; RHZKF6.8/30 为产品型号。 装备组成分为：全面罩组件、供气阀组件、减压器组件、空气瓶和瓶阀组件，背具组件。 2.1 全面罩组件 全面罩组件是由大视野的单眼面窗镜片、双层环状片硅橡胶密封环 等组成的正压型全面罩。全面罩内 设有单方向呼吸气阀，用于保证呼吸的单方向循环； 1.空气瓶 2.气瓶阀 3.减压器 4.背具(背托、背带、腰带) 5.全面罩 6.供气阀 7.中压导气管(带快速接头) 8.高压三通体(压力表、 余压报警器） 9.高压导气管 同时内部设有传声器，可保证清晰的通话效果。在使用过程中，全 面罩单眼面窗镜片能够始终不结雾，保持清晰明亮。全面罩上有一只大直径的凹形接口 是与供气阀相连接的。 2.2 供气阀组件 供气阀组件安装在全面罩上,向使用者提供适量的空 气，它是通过与全面罩匹配的自锁机构进行可靠连接。安装时，将供气阀组件接头垂直 插入全面罩凹形接口内旋转，听到“卡嚓”声，既可靠连接。当使用者将全面罩戴在脸 上时，深吸一口气，供气阀自动开启，供给空气。按压供气阀开关可控制空气气流的流 通。 2.3 减压器组件 减压器组件的用途是确保具有相对稳定的压力和流量 输出，以保证供气阀能正常工作。减压器组件设计结构紧凑,管件可灵活转动,维护方便； 同时具有气瓶余压报警器，用于提醒佩戴者安全及时的撤离作业现场。 2.4 空气瓶和瓶阀组件 空气瓶是存储供人呼吸空气用的高压容器。是用碳 纤维等复合材料制成，同以往的钢瓶相比，可减轻 一半以上的重量；具有重量轻、储 气量大、安全可靠的特点。其容积有 6.8L、9L 等。瓶阀装有过压保护膜片，当空气瓶 内压力超过额定储气压力 30%左右时，保护膜片自动卸压。 2.5 背具组件 背具组件包括背托、背带、腰带。背具组件的作用是固定气瓶组件和 减压器组件。背 托是依据人体生理结构进行设计，合理分布重量，可使背负整机更舒 适，降低疲劳强度。 三、主要技术参数 型 号：RHZKF6.8/30 气瓶工作压：30MPa 气瓶容积：6.8L 供气流量 ：>300 L/min 呼吸阻力：<870Pa 报警压力：4～6（MPa） 使用时间 ：约 1h 整机重量：<10.5Kg 气瓶材料：碳纤维复合材料 四、工作原理 当打开气瓶阀时,贮存在气瓶内的高压空气通过瓶阀进入减压器组件,同时压力显示 组 件显示气瓶内空气压力,高压空气经减压后输出 0.75MPa 左右的中压,中压空气经中 压管进入供气阀,供气阀此时响应使用者整个的呼吸循环过程的呼吸要求,提供相应的呼 吸流量。使用者佩戴面罩内的气压始终高于环境大气的压力。由于面罩内分别设有两个 吸气阀和呼气阀，它们在呼吸过程中是单方向开启，因此整个气流始终沿 着一个方向 流动，构成整个的呼吸循环过程。 五、使用方法 5.1 使用前检查 1） 佩戴前首先将面罩与供气阀分开，并使供气阀开关处于关闭状态，然后打开气瓶 开关，应听到警报哨短暂的声响;气瓶开关完全打开后,检查气瓶内贮存的压力,一般应在 28MP～30MPa。 2）关闭气瓶开关，观察压力表读数，在 5min 时间内压力表读数下降值不超过 2MPa， 表明整机气密性能完好。 3）整机气密完好后，用手轻按供气阀红色按钮，同时观察压力表读数变化,当警报哨 发出声响时，压力表读数应在 4MPa～6MPa 之间。 4）经过上述检查合格后，方可佩戴使用。 5.2 佩戴使用 1）将整机背负在人体背后，根据身材调节肩带、腰带，以合身牢靠、舒适为宜。 2）将供气阀与面罩可靠的连接，并将面罩的脖带套在脖子上，使用前面罩跨在胸前， 以方便配戴使用。 3）使用时使供气阀开关处于关闭状态（无空气流出），此时打开气瓶开关。 4）佩戴好面罩（可不用系带）进行 2～3 次的深呼吸，应感觉舒畅；屏气时，供气阀 应停止供气，同时检查供气阀开关按钮的开启、关闭是否正常。一切正常时，将面罩系 带收紧，使面罩与面部有贴合良好的感觉（面罩与脸部贴合部位不应有头发或胡须等被 压住）。此时深吸一口气，供气阀开关自动开启，供 给人体空气。 检查面罩 与面部是否贴和良好并气密的方法：关闭气瓶开关，深呼吸数次，将面罩内空气吸完， 面罩向人的面部移动，人体感觉呼吸困难，证明面罩与面部贴和良好并气密。但时间不 宜过长。此后应及时打开气瓶阀开关，开关开启应在两圈以上。 5）使用过程中，应随时观察压力表的读数，当压力下降到 4MPa～6MPa 时，应立即 撤离现场，此时警报器也应发出警报声响。 6）使用结束后，到达安全区域，将面罩系带卡子松开，摘下面罩，同时将供气阀开关 置于关闭状态。卸下呼吸器，关闭气瓶开关。 注意：插拔快速接头时应将管路中的气体放 出后进行。 六、检查与维护 6.1 检查应急备用的空气呼吸器,应至少每月检查一次(使用 HRJ-1A 简易校验仪)。空气瓶压力 应每周检查一次（使用 HRJ-2A 气瓶余压指示计）。使用后对呼吸器的管理是一项极其重要的 工作,每次使用后均应首先将呼吸器恢复到正常状态存放。以备下次使用,并应做以下工作。 1）从面罩上卸下供气阀。 2）清洗面罩，应使用温和的中性消毒液，并用清水洗净，洗净的部位擦干。 3）从背具上卸下气瓶；擦净背具上的污垢、油渍等脏物。并检查组件是否完好。 4）气瓶充气。充气时，将气源的充气阀可靠的 与气瓶阀连接；先打开气瓶阀，然后 缓慢的打开充气阀，对气瓶充气至 30MPa 。高压充气时，会引起气瓶温度上升，此时应让 气瓶自然冷却至室温后再充气直至到工作压力。 注意：a.不要用冷水对气瓶降温充气; b. 不要对空气瓶过份加压,再冷却至工作压力; c.充入空气瓶的气体应是清洁干燥且能满足人体呼吸要求的空气。 5）将充好的气瓶重新装在背具上，与减压器连接。按照“ 5.1 使用前检查”的要求检 查,如发现问题,则应进行维修直至合格。 6.2 维护保养 1) 气瓶的保管应严格按照**高压容器的使用规定进行管理和使用,要按气瓶上规定的 日期使用,定期进行检验。 2) 充满气体的气瓶禁止暴露在阳光下爆晒;不得碰撞和划伤表面。 3) 气瓶内应始终保留 0.05MPa 以上的压力。 4) 拆卸瓶阀时应小心谨慎。 6.2.2 减压器组件 减压器组件漏气或报警器报警压力超出 4MPa～6MPa 的范围 时,应更换减压器组件或由专业培训人员进行维修; 6.2.3 全面罩 1）呼吸器不用时,全面罩应放置在保管箱里。 2）全面罩应避 免长期受到阳光暴晒，面窗镜片防止与硬物磨擦。 3）呼吸阀必须保持清洁，否则微 小的灰尘将会 严重影响气密。 4）全面罩组件维修时，为保证产品质量和性能，建议 这项工作由维修中心或厂家来完成。 6.2.4 供气阀 1）呼吸器必须使用符合标准的洁净空气，有油污及颗粒物的空气不 仅危害健康，也会使供气阀失灵，如需维护保养，从面罩卸下供气阀，卸下上盖，小心拆下 输气阀片、滤网进行清洗和检查。 2）组合时必须按原样位置装配，接上供气软管后， 开启气瓶阀，按压转换开关 2～3 次，检查空气流量是否合适。 注意：未经专业人员培训 不能随便拆装，经拆装的供气阀必须重新校验。 6.3 日常保管注意事项 1）呼吸器应避免日光直接照射，以免组件老化。 2）呼吸器与人体呼吸直接接触， 因此要求仪器放置在清洁的地方，以免损害身体健康。 3）呼吸器严禁沾污油渍。 4）保管室内的温度应保持在＋5℃～＋30℃,相对湿度在 40～80%，呼吸器距离取暖设备大 于 1.5m,空气中不应含有腐蚀的酸碱性的气体或烟雾。 5）呼吸器长期不使用时， 橡胶件制品可涂上一层滑石粉，使用前用清水洗净，可增加使用寿命。
