CNG汽车气瓶支架强度校验装置 CNG改装评审专用设备

产品别名	气瓶支架校验装置
用途	用于CNG气瓶支架强度校验
适用行业	CNG汽**检测行业
产品用途	用于气瓶支架强度校验装置
规格	50*20
品牌	赛思特
型号	QPZJQDJY-1

产品详细信息加工定制品牌型号外形尺寸(mm)工作压力(pa)工作环境测量精度结构型式

是	赛思特
cng	600*500*900
0-200mpa、	室温
1%fs	密封式箱体



气瓶支架强度校核装置

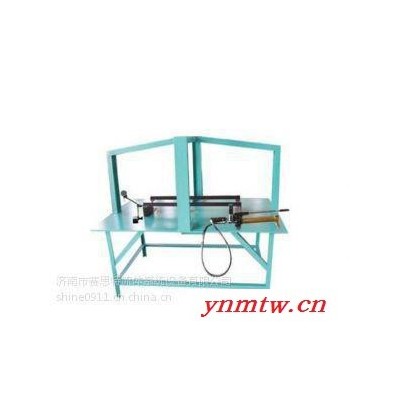

气瓶支架强度试验装置（手动控制）



该装置主要根据GB/T18437-2001国际5.2.2.8条：气瓶安装紧固后，在上、下、左、右、前、后六个方向上应能承受8倍于充满额定工作压力的天然气的气瓶重力的静力，且气瓶与固定座**大位移不许超过13MM。

1.测试前，根据测试单所提供的气瓶型号，按该气瓶重量×8，即为所测气瓶应承受的静力。

2.测试前，根据测试单认真核对所测试气瓶支架号，并按GB/T18437-2001.5.2.2.5条之规定紧固支架。

3.用提升设备将测试用气瓶置于支架上，并按GB/T18437-2001.5.2.2.7条之规定固定气瓶。

4.测试时应按上、下、左、右、前、后六个方面，依测量顺序先将百分表触头移动置于千斤顶顶头所

对应点另一面**高点， 再将千斤顶置于对应点。

5.查看百分表接触头移动数，即为气瓶和支架位移数，按六个方面依次操作，便得到六个方面的位移数。

6.手动泵应半年清洗一次

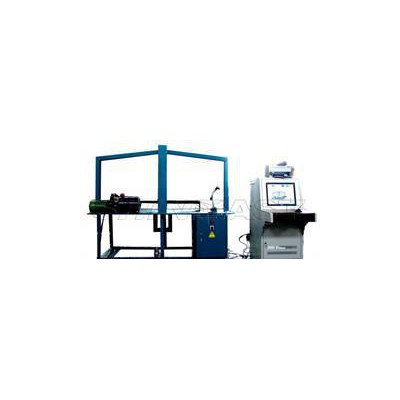

气瓶支架强度试验装置（计算机控制）

技术参数：千斤顶顶压力0-2T，位移传感器测量范围：0-20mm。

液晶显示屏实时显示试验数据，自动采集试验数据信号，并保存试验数据。试验过程中由液压动力包给千斤顶输送液压动力，千斤顶在顶压天然气瓶过程中位移传感器与之联动，压力信号与位移信号通过数据采集系统同时传到工控机中，工控机进行数据处理和数据保存，并自动生成顶压力-位移曲线，由打印机打印出相关数据。





技术标准：

全部产品按**相关标准生产制造，符合相关质量技术标准

 技术应用：该成套装置已成功用于济南公交、淄博公交、东风汽车、华菱汽车、中国重汽、福田雷沃、四川川汽、黄海汽车、比亚迪、海马汽车、东南汽车、宇通客车、中通客车等和全国各地区的天然气汽**厂的气密性检测。 CNG汽**检测分析行业分析：1、公司从07年开始做CNG市场至今，已经销往全国1600多套，山东作为东道主地区，价格一直处于**低，全省17地市总计成交达260多套。(截止2011年7月31日)2、山东、河北等地区起步较早，市场混乱，省技术监督部门已经提高申请门槛或停止申请办理，比如申请资格要求二类汽修企业，检查更严格等。3、南方部分省市如云南、贵州等才刚刚开始。北京、天津要求严格、门槛高。新疆、甘肃、福建等省市，要求必须为计算机全自动控制。市场分析：1、公司主打产品为增压系统、试验台、检测线及各种非标流体控制系统。赛思特品牌CNG产品市场占有率高达72%。计算机控制CNG产品占据全国全部市场。2、济南现有9家注册企业，其他8家加在一起总资产不足50万元，小作坊式或家庭式。没有工程师，没有研发实力，确保不了质量，更谈不上体系。并且8家无一例外全部都是从赛思特出去的，盗用我公司图纸、图片、网站内容，产品多为我公司**代、第二代产
