lng气瓶支架强度检测设备 LNG汽车支架强度校核装置 支架试验台

类型	汽车试验台
最大轴重	100（kg）
最高允许车速	100（km/h）
电源电压	100（V）
功率	100（W）
工作温度	100（℃）
尺寸	100（cm）
用途	其他
品牌	赛思特
型号	sast
加工定制	是

公司生产的主要产品有气动增压泵（气体/液体/冷媒）、气瓶检测设备（车载CNG钢瓶/低温绝热钢瓶/无缝钢瓶/消防气瓶/呼吸气瓶/液化气钢瓶）、气动增压系统设备、爆破耐压试验台、压力脉冲试验台、水压试验台、气密性测试设备、汽车油改气检测设备、安全阀校验台、气动液压胀管机、高压稳压设备、中高压增压机、CO2充装开采爆破设备、压力和流量测试设备等各种非标流体控制系统设备。如需方案或了解详情可致电15550403444或QQ1873283323咨询

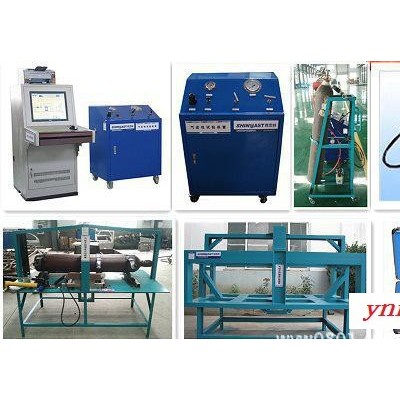

气瓶支架强度校核装置

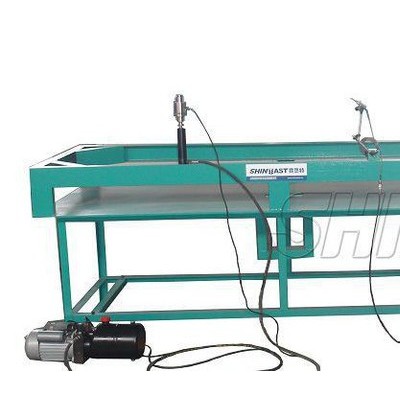

气瓶支架强度试验装置（手动控制）

 该装置主要根据GB/T18437-2001国际5.2.2.8条：气瓶安装紧固后，在上、下、左、右、前、后六个方向上应能承受8倍于充满额定工作压力的天然气的气瓶重力的静力，且气瓶与固定座**大位移不许超过13MM。1.测试前，根据测试单所提供的气瓶型号，按该气瓶重量×8，即为所测气瓶应承受的静力。2.测试前，根据测试单认真核对所测试气瓶支架号，并按GB/T18437-2001.5.2.2.5条之规定紧固支架。3.用提升设备将测试用气瓶置于支架上，并按GB/T18437-2001.5.2.2.7条之规定固定气瓶。4.测试时应按上、下、左、右、前、后六个方面，依测量顺序先将百分表触头移动置于千斤顶顶头所对应点另一面**高点，再将千斤顶置于对应点。千斤顶规格2T/3T/5T/7T/10T。5.查看百分表接触头移动数，即为气瓶和支架位移数，按六个方面依次操作，便得到六个方面的位移数。6.手动泵应半年清洗一次 LNG改装检测工控机气瓶支架强度校核测试装置


1.该装置主要根据GB/T18437-2001国际5.2.2.8条：气瓶安装紧固后，在上、下、左、右、前、后六个方向上应能承受8倍于充满额定工作压力的天然气的气瓶重力的静力，且气瓶与固定座**大位移不许超过13MM。 1.测试前，根据测试单所提供的气瓶型号，按该气瓶重量×8，即为所测气瓶应承受的静力。2.测试前，根据测试单认真核对所测试气瓶支架号，并按GB/T18437-2001.5.2.2.5条之规定紧固支架。3.用提升设备将测试用气瓶置于支架上，并按GB/T18437-2001.5.2.2.7条之规定固定气瓶。4.测试时应按上、下、左、右、前、后六个方面，依测量顺序先将百分表触头移动置于千斤顶顶头所对应点另一面**高点，再将千斤顶置于对应点。5.查看百分表接触头移动数，即为气瓶和支架位移数，按六个方面依次操作，便得到六个方面的位移数。6.手动泵应半年清洗一次。
气瓶安装支架强度校核测试装置技术参数：
千斤顶顶压力2T/3T/5T/7T/10T，位移传感器测量范围：0-20mm。液晶显示屏实时显示试验数据，自动采集试验数据信号，并保存试验数据。试验过程中由液压动力包给千斤顶输送液压动力，千斤顶在顶压天然气瓶过程中位移传感器与之联动，压力信号与位移信号通过数据采集系统同时传到工控机中，工控机进行数据处理和数据保存，并自动生成顶压力-位移曲线，由打印机打印出相关数据。
