江汉HJ517G金属密封镶齿牙轮钻头

别名	镶齿钻头
规格	金属密封
立轴转速	220-40r/min
外形尺寸	171mm
用途	钻井
重量	28公斤
钻杆直径	73mm
钻孔角度	120度
钻孔深度	2000m
钻孔直径	175mm
是否标准件	标准件
是否进口	是
是否库存	是
是否涂层	涂层
品牌	江汉
型号	HJ517G
加工定制	是
是否原厂	是

产品详情

技术参数



1.简介：三牙轮钻头是石油钻井的重要工具，其工作性能的好坏将直接影响钻井质量、钻井效率和钻井成本f1。石油钻井和地质钻探中应用**多的还是牙轮钻头。牙轮钻头在旋转时具有冲击、压碎和剪切破碎地层岩石的作用，所以，牙轮钻头能够适应软、中、硬的各种地层。特别是在喷射式牙轮钻头和长喷嘴牙轮钻头出现后，牙轮钻头的钻井速度大大提高，是牙轮钻头发展史上的一次重大革命。牙轮钻头按牙齿类型可分为铣齿（钢齿）牙轮钻头、镶齿（牙轮上镶装硬质合金齿） 牙轮钻头；按牙轮数目可分为单牙轮、双牙轮、三牙轮和多牙轮钻头。国内外使用**多**的是三牙轮钻头。



2.工作原理：牙轮钻头在钻压和钻柱旋转的作用下，牙齿压碎并吃入岩石，同时产生一定的滑动而剪切岩石。当牙轮在井底滚动时，牙轮上的牙齿依次冲击、压入地层，这个作用可以将井底岩石压碎一部分，同时靠牙轮滑动带来的剪切作用削掉牙齿间残留的另一部分岩石，使井底岩石全面破碎，井眼得以延伸。



3.可供应尺寸：3寸（76.2mm），3 3/8寸（85.7mm），3 1/2寸（88.9mm），3 7/8寸（98.4mm），
4 1/2寸（114.3mm），4 5/8寸（117.5mm），4 3/4寸（120.6mm），5 1/4寸（133.3mm），
5 1/2寸（139.7mm），5 5/8寸（142.9mm），5 3/4寸（146.1mm），5 7/8寸（149.2mm），
6寸（152.4mm），6 1/4寸（158.8mm），6 1/2寸（165.1mm），6 3/4寸（171.4mm），
7 1/2寸（190.5mm），7 5/8寸（193.7mm），7 7/8寸（200.0mm），8 1/2寸（215.9mm），
8 3/4寸（222.2mm），9 1/2寸（241.3mm），9 5/8寸（244.5mm），9 7/8寸（250.8mm），
10 5/8寸（269.9mm），11 5/8寸（295.3mm），12 1/4寸（311.1mm），13 5/8寸（346.1mm），14 3/4寸（374.6mm），15 1/2寸（393.7mm），16寸（406.4mm），17 1/2寸（444.5mm），
26寸（660.4mm）

    特征描述

1、采用浮动轴承结构，浮动元件由高强度、高弹性、高耐温性、高耐磨性特点的新材料制成，表面经固体润滑剂处理。在降低轴承副相对线速度的同时，减少摩擦面温升，能有效提高高钻压或高转速钻井工艺条件下的轴承寿命和轴承可靠性。

2、采用高精度的金属密封。金属密封由一副精心设计加工的金属密封环作为轴承轴向动密封，两个高弹性的橡胶供能圈分别位于牙掌和牙轮密封区域内作为静密封，优化的密封压缩量确保了两个金属环密封表面始终保持良好接触。

3、钢球锁紧牙轮，适应高转速。

4、采用可限制压差并防止钻井液进入润滑系统的全橡胶储油囊，为轴承系统提供了良好的润滑保证。

5、采用可耐250°C高温、抗磨损的新型润滑脂。

6、镶齿钻头采用高强度高韧性硬质合金齿，优化设计的齿排数、齿数、露齿高度和独特的合金齿外形，充分发挥了镶齿钻头高耐磨性和优异的切削能力。钢齿钻头齿面敷焊新型耐磨材料，在保持钢齿钻头高机械钻速的同时，提高了钻头切削齿寿命。

    使用说明

在我们钻井过程中，三牙轮钻头作为一种重要的井下工具被广泛的使用，在使用过程中，我们一定要运用正确的使用方法来操作钻头，这样才既可以增加钻头的使用效率又可以延长钻头的使用寿命。下面，我们介绍一下牙轮钻头的正确使用方法：
1，用户请按照本说明书选择钻头适用地层和适用参数。
2，地面设备和泥浆性能需满足施工要求，起下钻和钻井操作应平衡。
3，井底必须清洁，钻头不得打段扩，划井眼。
4，禁止在钻头上加热（如焊接，煮沸，火烤等）新钻头不能用油浸泡和强行活动牙轮。
5，应使用本公司生产的喷嘴，并按照规定装卸，禁止使用有冲蚀痕迹，缺口，裂纹等缺陷的喷嘴。
6，钻头使用到后期，操作者要随时判断分析井下情况，如钻速太慢则牙齿已磨损，应停止使用，泵压发生突变，则应起钻查看喷嘴及流道的情况。

  包装清单

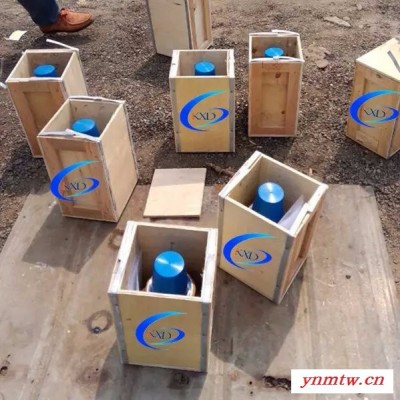

一对一 木箱包装

    产品图片
