| 加工定制 | 否 |
|---|---|
| 产品规格 | GBS40气密性试验机 |
| 外形尺寸 | 800*700*900mm（mm）（mm） |
| 重量 | 100（Kg）（Kg） |
| 产品用途 | 应用于汽**管路的气密性试验机 各种阀门压力容器的气密性及密闭性实验 |
| 品牌 | 济南赛思特气密性试验机 |
| 型号 | GBS40 GBS40A |
赛思特气密性试验台用于各种软管、金属管、各种汽车管路、冷凝器、换热器及工程机械液压软管、钢管、压力容器、截止阀、旋塞阀、止回阀、球阀、调节阀、阀组等高压阀门，石油机械及仪表阀门的阀体强度试验与高低压水压试验。主要技术参数：1.试验压力:10MPa、25MPa、40MPa、60MPa、100MPa、120MPa、150MPa2.试验介质：压缩空气、氮气、氦气或客户约定介质3.驱动压力：5-8bar4.测试工位：1工位或多工位5.压力精度：0.5%F.S6.控制压力精度：2%F.S7.使用环境温度：常温-150℃8.控制方式：手动/计算机控制气密性检测装置

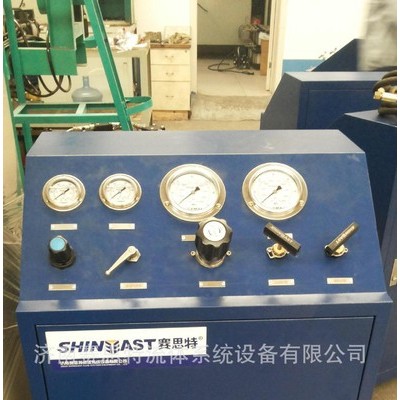

气密性检测装置（手动控制）
该装置是采用我公司生产的增压比为 40：1的气体增压泵，其动力来源是空压机的0.3－0.8MPa的压缩空气，额定输出压力为12-32MPa。装置上配有手动调压阀，通过调整增压泵的驱动压力即可无级调整增压泵的输出高压气体的压力，出口接有3米的高压测压软管，用户只需准备一排量在0.5-0.75m3/min的空压机，通上气管就可进行CNG汽车改装管路的气密性检测。
主要技术参数
高压气体出口尺寸：ZG1/4
驱动气压：0.3-0.8MPa
入口压力：0.1-1MPa
最大流量：124L/min
驱动气体入口尺寸：￠12直插接头
高压气体出口尺寸：ZG1/4

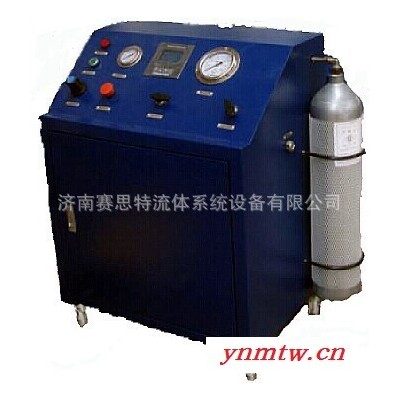

气密性试验装置（计算机控制）
型号：GBS40B-A，液晶显示屏实时显示试验压力，显示并可打印压力-时间曲线，自动保存试验数据，具有报警功能，保压时间内下降到一定压力报警。
主要技术参数：
驱动气压：0.3-0.8MPa；
入口压力：0.1-1MPa；
输出压力：0-32MPa。
最大流量：124L/min
（入口压力为0.8MPa时）；
气体入口连接方式：????12PU管快速插接；
高压气体出口连接方式：ZG1/4内螺纹连接。
连接电源电压：AC220V。
电控部分含数据采集系统、PLC控制器、工控机、组态软件、打印机等。
数显表控制 氮气增压机 气密性试验机 主要技术参数及性能指标
序号 | 项目要求 | 性能指标 | 备注 |
1． | 被增压介质 | 0.6MPa压缩空气 | 0.6-0.8MPa |
2． | 功能 | 高压空气增压稳压系统 | 气密性试验 |
3． | 核心动力装置 | 气动氮气增压泵 STD10 | 单级双作用增压泵10:1 |
4． | 增压泵配置 | STD10气体增压泵 3台并联 | 可同时使用 亦可2用一备 |
5． | 出口压力范围 | 0-6MPa可调 | 额定压力6MPa |
6． | 进气压力范围 | 0.6-1MPa |
|
7． | 驱动气源要求 | 0.3--0.8MPa洁净干燥压缩空气 | ≤8bar；流量 3.5m3/min |
8． | 输出流量 | 600L/min标准状态下 | 进气压力0.6MPa情况下 |
9． | 安全保护 | 电磁阀控制数显表设定压力上限 | 高压停低压起 |
10． | 增压泵冷却 | 压缩空气自冷却功能 | 压力无级可调 |
11． | 试验工位 | 1路高压输出 |
|
12． | 高压缓冲气瓶 | 40L高压缓冲罐 | 额定压力15MPa |
13． | 高压卸荷 | 高压手动卸荷针阀 |
|
14． | 控制方式 | 手动控制 数显表设定压力上下限 |
|
15． | 稳压输出方式 | 高压过滤器 配 高压针阀 | 配高压过滤器 0.5μ |
16． | 试验箱体 | Q235喷塑处理 | 带万向轮 可移动 |
大体配件清单
序号 | 名称 | 数量 | 单位 | 规格/型号/厂家 |
1 | 气体增压泵 | 3 | 台 | Shineeast牌 单级双作用增压泵STD10 3台并联 |
2 | 电磁阀 | 3 | 个 | 亚德客 3V210-08 |
3 | 气动二联体 | 3 | 个 | UFL-O4 含调压、过滤、油雾 |
4 | 驱动压力表 | 1 | 个 | KEMEI 0-1MPa |
5 | 高压压力表 | 1 | 个 | KEMEI 0-10MPa |
6 | 数显表 | 1 | 个 | 赛思特 |
7 | 进口单向阀 | 1 | 个 | ShineeastCIT-04 |
8 | 出口单向阀 | 1 | 个 | ShineeastCIT-06 |
9 | 手动球阀 | 1 | 个 | 国产 |
10 | 高压手动针阀 | 1 | 个 | ShineeastSCV70 |
11 | 高压卸荷针阀 | 1 | 个 | ShineeastSCV70 |
12 | 气控球阀 | 1 | 个 | 意大利弗雷西 |
13 | 储气罐 | 1 | 个 | 山东建设40L/15MPA |
14 | 高压减压阀 | 1 | 个 | 上减0-6MPa |
15 | 电控箱 | 1 | 套 | 赛思特 |
16 | 高压过滤器 | 1 | 个 | 精度0.5μ |
17 | 试验箱体 | 1 | 个 | Q235喷塑箱体 |
18 | 其他 | 1 | 套 | 管路阀门连接等 |
