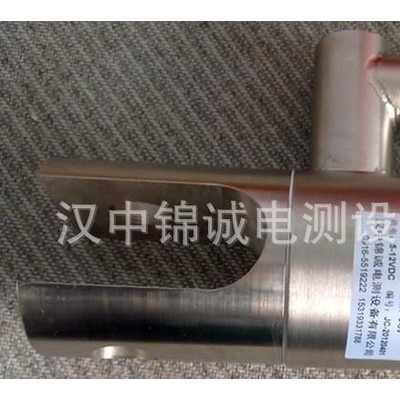

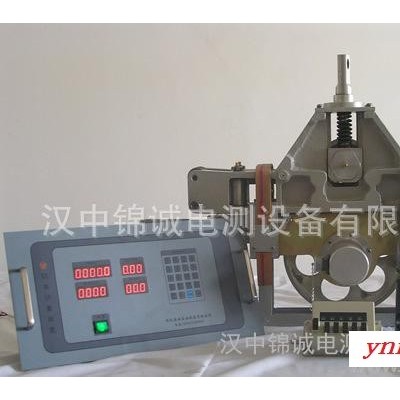

油田马丁代克（绞车计量装置）用张力计

加工定制	是
种类	测力
材料	金属
材料物理性质	半导体
材料晶体结构	其他
制作工艺	集成
输出信号	数字型
防护等级	IP68
线性度	0.02（%F.S.）
迟滞	0.02（%F.S.）
重复性	0.02（%F.S.）
灵敏度	1.5-2.0mv/V
品牌	锦诚
型号	JC-LY-01



一、主要参数



?产品名称：电阻应变式张力计?产品型号：JC-LY-O1?额定量程：10000Kg?输出信号：0～5V?工作电压：DC12V?载荷方式：拉



二、传感器外形示意图





三、引出线连接说明



本产品的输出信号为0～5V，必须与输入信号为0～5V的仪表配套才能正常工作。



? 传感器接插件的1脚（红色）为电源正端，本产品的工作电压为12V，电压的稳定性将影响传感器输出信号的稳定性，请使用精密直流电源为传感器供电。



注意：连接时注意电源正负极性，接反将损坏传感器。



? 传感器接插件的5脚（白色）为电源负端，接直流电源的电源负输出端。? 传感器接插件的2脚（绿色）为信号输出正端，与仪表的信号输入正端连接。? 传感器接插件的3脚（黑色）为信号输出负端，与仪表的信号输入负端连接。



注意：本传感器的电源负和信号负严禁共地（不能将信号负连接在电源负端）。





传感器与仪表连接示意图



四、注意事项



? 各引线连接无误后方可通电使用，以免损坏传感器和相关设备。? 传感器的电源负和信号负严禁共地，否则将不能工作。? 本产品的输出信号为0～5V，必须与输入信号为0～5V的仪表配套才能正常工作。? 供电电压的稳定性和交流纹波干扰将影响传感器输出信号的稳定性，请使用精密稳压电源为传感器供电。供电电压的高低将改变传感器输出信号的大小，本产品的工作电压为12V。? 测试前请先确定本次测试的**大量程值，过载可能会造成传感器或测试设备损坏。? 传感器在进行测量操作前，必须配合对应仪表进行校准操作。? 为了获得较高的测量准确度，系统校准时请使用标准载荷源在仪表上进行相关标定校准操作。? 传感器与测试设备安装连接可靠后才能进行测量操作，以免发生安全事故或损坏设备。? 传感器在测试和存放过程中应远离强电场、强磁场、腐蚀性物体，易燃易爆物品。不要在有可燃性气体或可燃性蒸汽的场合使用；不得使用在压力容器罐装系统。? 传感器对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。传感器在使用过程中若出现故障，应立即停止使用，送专业厂维修。一般非专业厂家不要自行修理以免造成更大的损坏。
