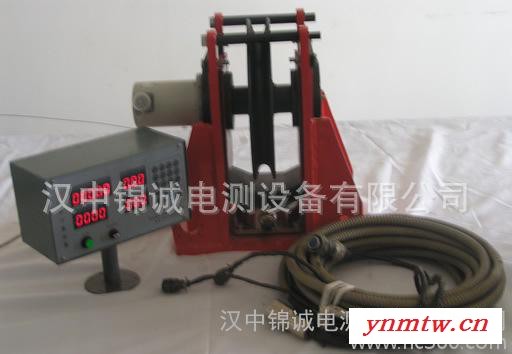

石油设备抽油车计量装置，深度、张力测量，绳轮装置，抽汲装置

2智能面板的操作

2.1将智能面板和深度计量仪，张力计，按3所示的接线连接无误后，即可通电工作。

  按电源键，指示灯即亮，随即深度数码显示****，*（这是前次瞬时深度值的记忆），按操作说明将其归零，速度数码，张力数码，张力增量均显示零。

2.2张力系数k值设置：

  例： 设置k值=1.00   数置为100按k值键→按设置键→按1→按0→按0**按k值健，张力增量窗显示数为要设置数。

2.3脉冲数设置：

  例：设置脉冲数/每米=1280       数值为1280.0

按脉冲/每米键→按设置键→按1→按2→按8→按0→按0**按脉冲数/每米键，深度窗显示数为要设置数。

2.4    目的层深度设置：

    例：设置目的层深度=6000m   数值为6000.0

按目的层深度键→按设置键→按6→按0→按0→按0→按0**按目的层深度键，深度窗显示数为要设置数

2.5极限速度设置：

    例：设置极限速度=6000m/h 数值为6000.0 按极限速度键→按设置键→再按6→按0→按0→按0**后按极限速度键，速度窗显示数为要设置数。

2.6极限张力设置：

    例：设置极限张力30KN数值为30.0按极限张力键→按设置键→按3→按0→按0**按极限张力键，张力窗显示数为要设置数。

2.7    张力归零键：按此键，使张力归零，以后的张力数以零点起计算。

2.8    瞬时深度归零及设置：

例：深度归零：按瞬时深度键→按设置键→按0→按0→按0→按0→按0。当设置的数和原显示数相同时，可按移位键进行移位**按瞬时深度键，深度窗显示数为要设置数。

2.9张力增量设置KN/S：

    例：张力增量30KN/S设置     按设置键→按极限张力键→按极限张力键→按3→按0→按0   按设置键→按极限张力键→按极限张力键，张力增量窗口显示数为要设置数，再按→返回。

2.10用键盘检查，修改脉冲数，张力系数k值，极限张力，张力增量，极限速度，目的层深度及瞬时深度等值，使正确无误后即可投入使用。

2.11调试：

转动计量轮，面板和计数器均应有深度显示。如果逆时针转动十圈，面板和计数器应显示为：计量轮周长×10，再顺时针方向转动10圈，深度显示均应为0。

切忌：在计数器转动时复零。

3        几点说明：

3.1极限张力，极限速度：

所谓极限张力，极限速度是指报警的张力和速度，若不进行修改和预置，面板按固化值报警（极限张力30.0KN，极限速度6000m/h）。

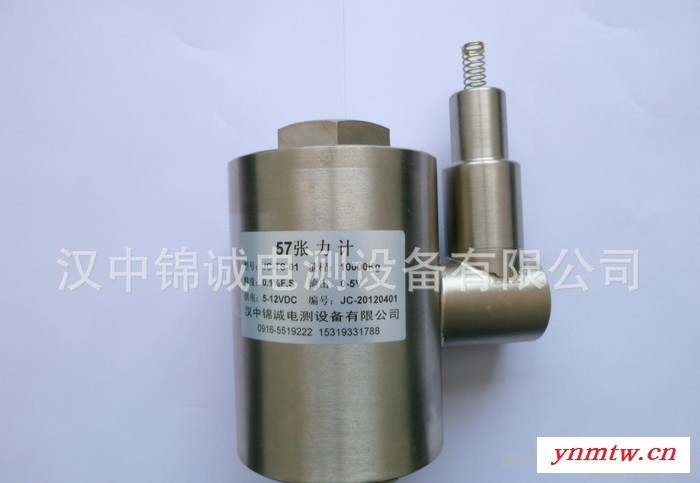

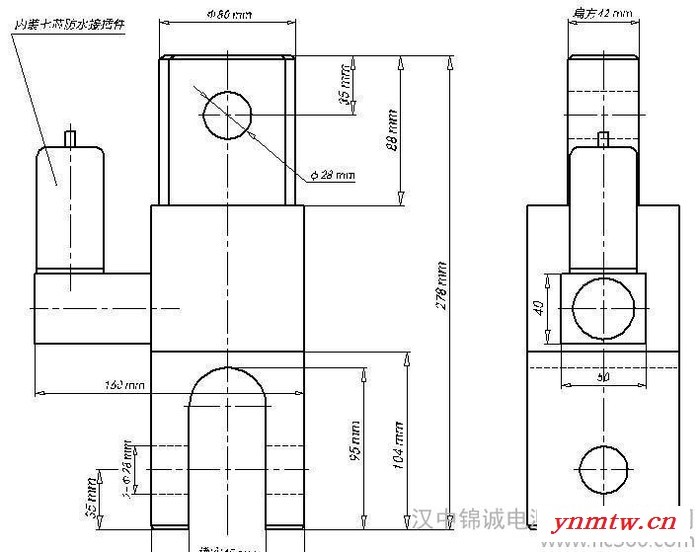

3.2关于张力角∠Q的解释说明：

在测井过程中，张力计安装的位置不同，受的力f与电缆实际所受的拉力是不同的，若把张力计安装在地滑轮（或天滑轮）上，滑轮上的夹角为Q1（或Q2）时，确定后，可查表得出面板张力的输入K值。

3.3脉冲数的定义及修正方法：

    脉冲数指的是计量轮每转一米,（而不是一周），光电编码器输出的脉冲数。如果计量轮经长期使用后周长变小，本来实际为3000M井深，计量轮测出为3010M，这必须对“脉冲数”进行修正。

则：新脉冲数=3010×1280/3000

             1284.27脉冲/米

    选新脉冲数   1284.27脉冲/米

4电缆深度计量仪的维护与保养：

4 .1仔细检查计量轮、导向轮、压紧轮转动是否灵活可靠，有无磨擦、卡、碰现象。各接线插头的安装是否牢固可靠，防水性能是否良好，接插件内接触是否良好，有无断线或接触不良。

4.2深度计量仪上的黄油嘴，每测三至五口井应注一次黄油。

4.3应经常检查各紧固件有无松动现象，工作过程中严防卡死计量轮，导向轮及压紧轮。若出现，应及时停车排除。

4.4使用有断头的电缆时，在接头处要特别小心，严防断头卡死导向轮。

4.5工作完毕后，应及时清除计量轮上的泥土、油水等污物。清除时不要碰伤骗码器，要注意防止水浸入编码器和张力计。
