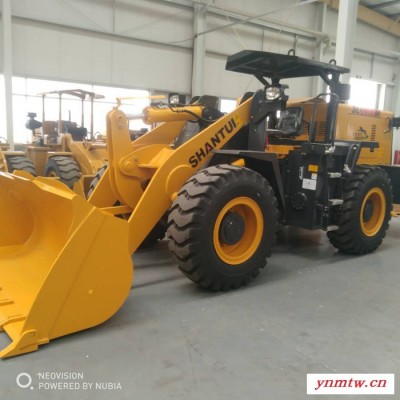

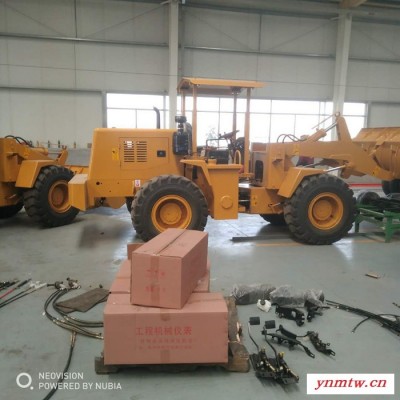

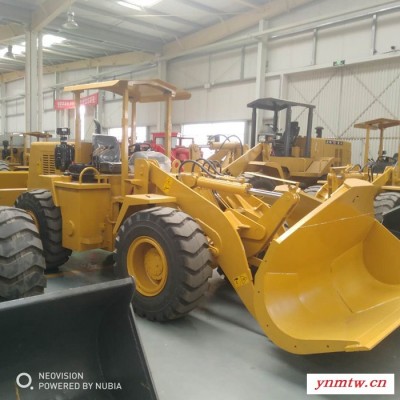

ZL20EFB轮式防爆装载机产品介绍：

轮式防爆装载机是根据煤矿井下运输的需求，以LW6108DFB防爆柴油机为动力、依靠液力传动、**驱动的一种煤矿井下无轨轮胎式装载运输机械。发动机的进排气系统上设计增加了阻火栅栏及废气处理箱，从而使该发动机具有防爆功能。主要用于巷道坡度≤25°的煤矿井下的装载、清煤、清渣和排矿等作业。它具有结构紧凑、操作方便，转弯半径小，负载爬坡能力强、污染低、效率高等特点。

ZL20EFB轮式防爆装载机产品参数：

(一)发动机

型 号                                  LW6108DFB

型 式                                 直列、水冷、四冲程、直喷式

点火顺序                              1-5-3-6-2-4

进气方式                              自然吸气

启动方式                              防爆电启动

保护方式                              气保护

阻火器结构                            栅栏式

缸数×缸径（mm）×行程（mm）          6×108×125

活塞总排量(L)                         6.87

气缸套型式                            湿式

额定转速(r/min)                       2250

额定功率(kw)                          75

低空载稳定转速(r/min)               650±50

高转速(r/min)                       2600

**大扭矩（N.m）/转速(r/min)           460/1800

低工作稳定转速(r/min) /扭矩（N.m）  1200/160

排放指标                              CO≤0.1% NOx≤0.08%

表面温度（℃）                         ≤150

排气温度（℃）                         ≤70

净 重（kg）                            800

外形尺寸：长（mm）×宽（mm）×高（mm） 1808×1522×1500

(二）传动系统

液力变矩器

型式：3元件、单级、单机

变矩系数：K=3.2

冷却方式：油压力循环强制水冷

进油压力：560Kpa

变速箱

型式：定轴式动力换档

变速档位：前进四档/后退二档

变速油泵：CB32

多片离合器工作压力:(兆帕）1.1-1.5Mpa

前后桥主传动

型式:一级

轮边减速

型式：一级行星减速式

车轮及轮胎（**相同）

规格：17.5-25

轮胎气压：（Kg/cm2）3.4

花纹型式：一字形

（三）制动系统

脚制动

型式：气顶油盘式**制动

制动气压：784-833KPa

手制动

型式：手动气阀控制带式制动

（四）转向系统

型式:?全液压

转向油泵:CB550 转向油缸数－缸径×行程: 2-φ80×340

液压转向器:BZZ1-400

系统工作压力;(兆帕) 16

（五）液压系统

工作油泵：CBG2100

油缸数量－缸径×行程：

举升油缸：2-80x700

翻斗油缸: 1-150x525

换向阀:多路阀?DF25B2

系统工作压力：（兆帕）16

（六）电气系统

系统电压：24V

照明;?前两个LED灯2×36W?后两个LED灯2×36W
