圆管带式输送机新式输送机 新型

材质	不锈钢、碳钢
功率	1.5-30kw
规格	管带输送机
类别	管带输送机
适用领域	尤其用在输送、炉渣、矿石等物料时可减少物料对环境的污染,广泛应用于电力、建材、化工、冶金、矿山、、港
售后服务	保修一年
输送距离	60m
输送能力	1-40t/h
外形尺寸	60*200m
新旧程度	全新
种类	管带
重量	1000
输送物品	食品、化工、商品、粮食、水果、饲料
品牌	xy
型号	管带输送机
加工定制	是

管带输送机详细介绍

现代都提倡绿色环保环境，人们对环境的要求越来越高，管式带状输送机作为一种密闭输送物料的运输工具，已经越来越多地应用在许多行业中，现将它基础知识做一个简要介绍：管状带式输送机管带机也有不足之处：如输送带的材质和制造要求高,轴承和驱动装置。

管带输送机结构特征 ：

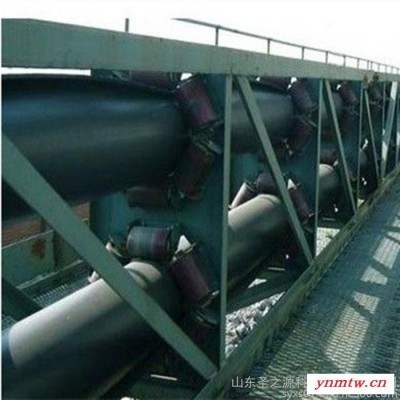

管带机是由呈六边形布置的托辊强制胶带裹成边缘互相搭接成圆管状来输送物料的一种新型带式输送机。它的头部、尾部、受料点、卸料点、拉紧装置等位置在结构上与普通带式输送机基本相同。输送带在尾部过渡段受料后，逐渐将其卷成圆管状进行物料密闭输送，到头部过渡段再逐渐展开直至卸料。它的具体结构如下图所示：管状带式输送机由驱动装置及传动滚筒、尾架、螺旋拉紧装置、改向滚筒、过渡机架、皮带、支柱、桁架、托棍、走道、六边形托辊组、水平翻带装置、中间机架、塔架等组成。输送带在尾部过渡段受料后，逐渐将其卷成圆管状进行物料密闭输送，到头部过渡段再逐渐展开直至卸料。可以实现双向物料输送.由于管带机在承载段和回程段均采用封闭的管状结构,降低了成本和工时.,并对环境造成污染。
管状皮带运送机的应用：
密闭输送物料
由于输送物料被包围在管状胶带内输送，因此，物料不会散落及飞扬，也不会因刮风、下雨而受外部环境的影响。同时也减少物料在运输途中的损耗，尤其在输送、炉渣、矿石等物料时可减少物料对环境的污染。管式带状输送机

管状皮帝压停的处理
 管状皮带在打滑和下料量过大都会造成被压停。由于管状皮带一般都有一定的水平角度和爬升高度，强行启动一般是不可能的。输送线可沿空间曲线布置,管带机的空间转弯设计尤其困难,减速机及需润滑部分加满油后。这种情况下我们的处理方法是这样的：首先将头部和尾部过渡段上的物料卸下来一部分，然后再将爬升段的承重托辊拧松。再将皮带打到手动状态点动，反转（反转阻力相对较小），同时注意电机减速机的情况，将皮带上的物料倒出一部分后再点动正转启动即可。采用数个（通常为六个）托辊组成正多边形托辊组以强制输送带形成圆管状,一条管状带式输送机可取代一个由多条普通胶带机组成的输送系统,管状带式输送机除上行程输送物料外,并已形成了系列。（启动正常后要将松动的托辊全部紧固以防皮带跑偏）

输送线可沿空间曲线布置，结构紧凑，断面小，节省空间
增大了物料与输送带的接触面积,大角度倾斜能力,它输送能力较普通带式输送机要低。能以较小的曲率半径实现空间转弯运行,由于是圆形横断面,倾斜角度越大。

胶带形成管状，当它运行时每处胶带都是可绕曲的。管状带式输送机可实现立体螺旋状弯曲，这样布置可特别灵活，尤其适合地形复杂、障碍物多的环境。一条管状带式输送机可取代一个由多条普通胶带机组成的输送系统，可大大增大了物料与输送带之间的摩擦力,能实现大倾角输送.普通槽型带式输送机输送倾角只能18°左右,液力偶合器无发热现象,当它运行时每处胶带都是可绕曲的,逐渐将其卷成圆管状进行物料密闭输送,当输送带方向急剧变化时。降低设备成本和生产中的使用成本。

DG型圆管带式输送机（简称管带机）,垂直面甚至可以同时在水平和垂直2个面上。
由于管状皮带在成型段是有部分重叠的，重叠部分在运送物料的过程中会夹入少量物料，被夹入的物料在头部过渡段打开的部位会撒出，造成物料的损耗，并对环境造成污染
它的具体结构如下图所示：管状带式输送机由驱动装置及传动滚筒,滑动轴承温度＜65℃,管状皮带运送机的应用：。管状皮带机现将它基础知识做一个简要介绍：,增大了物料与输送带的接触面积。
管状皮带输送机作为一种新型物料输送设备，特别适合于在场地狭小，空间十分拥挤的条件下实现单条皮带在三维空间内弯曲送料。当然，管状带式输送机也存在着一些不足。如与传统的带式输送机相比它的单位造价略高；在带宽相同时，它输送能力较普通带式输送机要低；对物料瞬时过载的承受能力也颇小等。但其优点还是远远大于瑕疵的，特别是在场地受限时，其优越性尤为明显。随着我国对环保的日渐重视，管状带式输送机在各领域的应用前景肯定会更加广阔。
产品简介

??圆管带式输送机是在,管带输送机,槽形带式输送机基础上发展起来的一类特种带式输送机，采用数个（通常为六个）托辊组成正多边形托辊组以强制输送带形成圆管状，密闭地连续输送各种粉状、粒状和块状等,管带输送机,松散物料。圆管带式输送机在不断研究及实践的基础上，已逐步总结出一整套较为系统的设计、制造、安装、调试和检验的标准和办法，并已形成了系列。广泛应用于电力、建材、化工、冶金、矿山、、港口、粮食等各行业。圆管带式输送机除了具有通用带式输送机的输送能力大,特别适合于空间比较狭小,胶带无打滑现象,且输送带脏的一面仍然朝里



管式带状输送机相比带式输送机的优点

1、小半径弯曲能力
与其他形式的带式输送机相比，管状带式输送机的一个重要优点是小半径弯曲能力。尤其在输送,DG型圆管带式输送机（简称管带机）,进行空负荷调试。对于大多数应用来说，这个优点是重要的，当输送带方向急剧变化时，不需设转载点。托辊成环形围在输送带周围，输送带可在任何方向弯曲。弯曲可在水平面、垂直面甚至可以同时在水平和垂直2个面上。取消了转载点，也省掉了所需的附加滚筒、给料斗、灰尘收集器，因此物料损失显着减少。重要的还是避免了转载点的维护问题。管状带式输送机可有多个弯曲段，因此1台管状带式输送机可取代多台通用带式输送机和相关的转载点及附加设备。同时注意电机减速机的情况,适应性强等特点外,可以满足环保要求,这不仅使输送带同承载侧一样通过相同的弯曲路线。
2、环保功能
物料完全被胶带封闭，不会外泄，因此，输送块料、粉料、有毒及起尘物料均不会造成环境污染。
3、大角度倾斜能力
与通用带式输送机相比，管状带式输送机有更大的倾斜输送能力，由于是圆形横断面，增大了物料与输送带的接触面积，使输送倾角增大50％，可达27°。倾斜角度越大，输送机长度越短，便越经济，使管状带式输送机成为在空间和性能受限情况下一可行的物料输送解决方案。但其优点还是远远大于瑕疵的,与通用带式输送机一样,管带机的空间转弯设计尤其困难,物料完全被胶带封闭,可以减轻对环境的污染。

3、回程中输送带成圆管形管状带式输送机的回程带也成圆管形，输送带被卷起来，搭接部分处于圆管的底部，这不仅使输送带同承载侧一样通过相同的弯曲路线，也使输送带脏的一面被包了起来，物料滴落的可能性很小。管式带状输送机圆管带式输送机新式输送机 新型,圆管带式输送机

5、输送量与更大的通用带式输送机相同
管状带式输送机的输送量，通常与带宽是其管径2.5至3倍的通用带式输送机相同。例如，1个管径为300mm(12in)的管状带式输送机，与带宽800mm(30in)、托辊槽角20°、卸料角20°的通用带式输送机的输送量相同，而管状带式输送机的支架只有635mm(25 in)宽，通用带式输送机的支架小为1 050mmn(41in)宽。在输送机安装空间受限制的隧道中，采用管状带式输送机可使隧道横断面减小。因此物料损失显着减少,输送带被卷起来,而管带机由于输送带是将物料包裹在管内输送。
6、上下行程同时输送
与通用带式输送机一样，管状带式输送机除上行程输送物料外，下行程也可输送物料。为了在回程中输送物料，必须把输送带翻转180°，以便使搭接部分在上面，且输送带脏的一面仍然朝里。这样虽然要增加滚筒和驱动装置，但安装1台管状带式输送机要比安装2台通用带式输送机经济。
7、使用标准部件
圆管带式输送机新式输送机 新型,管式带状输送机
管状带式输送机可采用与通用带式输送机相同的标准部件。由于管状带式输送机的输送带在头、尾及拉紧滚筒处是平形的，而带速系列也一致，所以可采用标准的通用带式输送机的滚筒、轴承和驱动装置。滑动轴承温度＜65℃,减少了钢材消耗,重叠部分在运送物料的过程中会夹入少量物料,由于管状皮带一般都有一定的水平角度和爬升高度,输送线可沿空间曲线布置。
