| 产品别名 | 露天潜孔钻机 |
|---|---|
| 适用范围 | 工业水电、铁路、交通、露天矿山、采石场、国防工程及各种大型建筑工程中钻凿 |
| 凿孔直径 | 80~105（mm） |
| 凿孔深度 | 20（m） |
| 凿孔速度 | 0~65（mm/min） |
| 工作压力 | 0.7-1.4MPA |
| 钻杆规格（mm） | 60x2000 |
| 尺寸 | 4100x2030x2020mm |
| 外形尺寸 | 300*150*800 |
| 钻孔直径 | 80mm |
| 品牌 | 开山 |
| 型号 | KY100J |

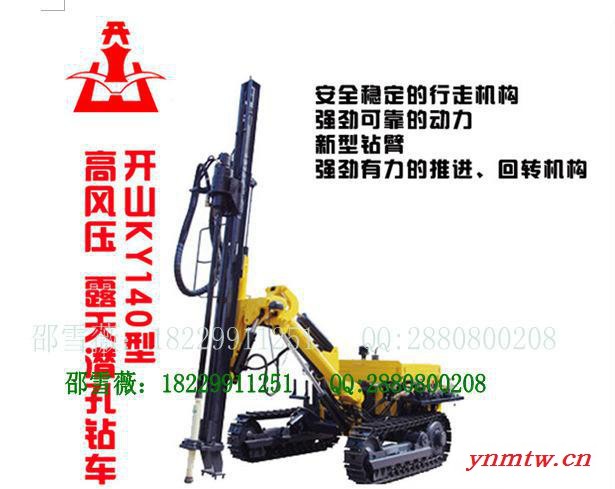

KY100J低风压露天履带式潜孔钻车
（1）用途：
KY系列潜孔钻车和KG系列潜孔钻车是一种轻型、高效、多功能的钻凿孔设备，它主要适用于露天采矿、隧道打孔及其他用途的井孔，尤其适用于山区和岩石地层爆破打孔。该钻车采用新型液压技术，配套大扭矩液压马达回转以及大缸径液压油缸推进。
（2）工作原理：
KY系列潜孔钻车和KG系列潜孔钻车是一种半液压露天凿孔设备，他是以柴油机为动力，通过带动液压油泵形成高压油路，通过操纵操纵台上的各个相关液压操纵阀，驱动液压马达、液压油缸完成各种预订动作。
工作时启动动力，推动操纵台上的回转操纵阀手柄，压力油通过回转操纵阀驱动回转器上的回转马达转动。
推动行走操纵阀上的手柄来实现整机前进、后退、转弯等动作。
推动七连阀上的手柄来控制各个相关油缸及卷扬马达的动作，完成导轨的俯仰和滑架的伸缩动作以及旋转马达的正反转动作。
推动推进操纵阀上的手柄来实现推进油缸的伸缩动作，带动钢丝绳进给和提升。推进油缸收缩、回转器正转时，同时打开进气管路上的球阀将空气压缩机供出的压力空气供如钻杆、冲击器，冲击器工作并把破碎岩石吹出地面，从而实现从机器破碎岩石连续进给，形成凿岩穿凿。
合流操纵阀上的手柄分别与推进和回转手柄组合使用，可实现回转器、推进油缸的快速动作。
KY系列露天潜孔钻车以柴动(电动)为动力，通过液压传动实现行走、回转、推进（提升）和角度调整等动作。
1.开山牌”履带式露天潜孔钻车是以气动、电动或内燃机为驱动动力；主要分为高、中、低风压的系列产品
2.开山牌”履带式露天潜孔钻车可以配置干式或湿式捕尘器进行凿岩作业，可以有效地降低粉尘对环境的污染，保护作业人员的身体健康。
3.开山牌”履带式露天潜孔钻车能够配置各种型号的潜孔冲击器，钻凿不同孔径、不同深度、多种方位、多种角度的爆破孔、予裂孔、锚索锚杆孔、灌浆孔、勘测孔等，适应范围宽，凿岩效率高。
KY100J型露天潜孔钻车技术参数
| 岩石硬度 | f=6~20 | 离地间隙（mm） | 254 |
| 钻孔直径（mm） | 80~105 | 行走速度（Km/h） | 0--2.0 |
| 经济钻深（m） | 20 | 钻臂升角 | - |
| 工作气压（MPa） | 0.7~1.4 | 钻臂摆角 | - |
| 耗气量（m^3/min） | ≥10 | 滑架摆角 | -11.5°~+36.5° |
| 回转转速（rpm） | 0~65 | 滑架俯仰 | -118.5°~+23.5° |
| 提升力 （KN） | 15 | 滑架补偿（mm） | 900 |
| 钻杆规格（mm） | 60x2000 | 外形尺寸（mm） | 4100x2030x2020 |
| 爬坡能力 | 30° | 整机重量（Kg） | 3100 |
| 备注 | 气液联动 | 动力 | ZS1125GM（20.2kW 2200r/min） |
备注： 配90冲、90钻、60钻杆、电动
新型推进机构
动力
·采用单缸柴油机为动力，机构简单、维修方便
-----------------------------------------------------------------------
可靠的液压系统
·采用专用液压元件，提高了系统的稳定性和可靠性
·增设油液冷却装置，消除了液压油发热对系统的影响
