别名 | 凿岩钻车 |
---|---|
外形尺寸 | 11110*2716*3200(mm) |
用途 | 矿山 建筑 凿岩 |
钻孔深度 | 36(m) |
钻孔直径 | 135-190(mm) |
是否标准件 | 是 |
是否进口 | 是 |
品牌 | 开山 |
型号 | KT20型 |
加工定制 | 是 |

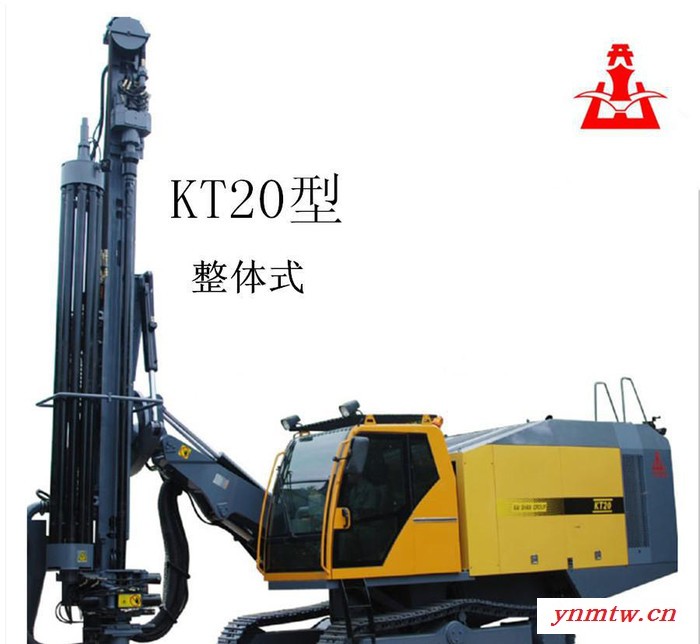

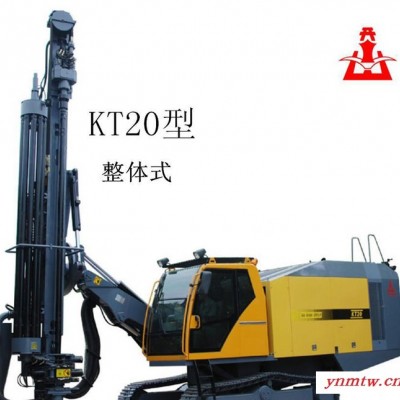

KT20型--整体式高风压露天潜孔钻车---全液压型,操作简单方便
KT20型钻车技术参数
凿岩硬度 | f=6-20 |
钻孔直径(mm) | 135-190 |
经济凿孔深度(自动借杆深度)m | 36 |
行走速度km/h | 3.0 |
爬坡能力 | 30° |
离地间隙mm | 430 |
整机功率kw | 287 |
柴油机 | 卡特彼勒c11 |
螺杆机排气量m3/min | 22 |
螺杆机额定排气压力bar | 25(**大) |
外形尺寸(长*宽*高)mm | 11110*2716*3200 |
重量kg | 23000 |
回转器转速r/min | 0-118 |
回转扭矩N*M | 4100 |
**大推拉力N | 65000 |
滑架俯仰角度 | 125° |
滑架摆角 | 向右97°向左33° |
钻臂举升角 | 向上42°向下20° |
钻臂摆角 | 向右42°向左15° |
车架调平角度 | 向上10°向下10° |
一次推进长度mm | 4500 |
补偿长度mm | 1200 |
冲击器 | HD55A/HD65A |
钻杆mm | 89*4000/102*4000 |
捕尘方式 | 干式/湿式(可选) |
接杆方式 | 自动接卸杆 |
自动防卡方式 | 电液控制防卡 |
钻杆润滑方式 | 自动喷油润滑 |
钻杆螺纹保护 | 配有浮动接头保护钻杆螺纹 |
开山牌KT20型露天潜孔钻车是开山集团在多年开发潜孔钻车的基础上,针对大型露天矿山的需求,而精心设计的新型凿岩设备。
该钻车行走、推进、回转及角度调整等动作均采用液压驱动,动力强劲,配用高风压螺杆机头及高风压气动冲击器。凿岩效率高;
配有液压干式集尘器手机粉尘,减少对环境的污染;并配有液压机械手及钻杆库拆卸钻杆、浮动接头保护钻杆螺纹,一个人即可
拆卸钻杆;空调驾驶室提供舒适的工作环境及自动控制防卡阀减少卡钻机率。
KY20一体式潜孔钻车的特点:
1. 圆盘式自动接缷杆系统,自动接缷杆钻深可达36米。
2. 滑架摆角采用变幅机构,总摆角130°(右97°左33°),不用换支点可以自由完成水平孔和竖直孔的转换。低水平孔高度550mm,高4200mm。
3. 采用卡特彼勒电喷发动机,动力强劲,性能可靠。
4. 采用单发动机两端输出的布置,结构紧凑,维修方便。
5. 高风压大排量空气压缩系统(22m3/min,25bar)保证了冲击器快速钻进。
6. 行走机构的自动调平功能让钻车更适应矿山崎岖山路。
7. 双扶钎机构全程引导钻具,防止钻孔时出现偏斜(开孔时引导冲击器,钻孔时引导钻杆)。
8. 采用进口液压件和电器
