| 产地 | 浙江 |
|---|---|
| 额定功率 | 168kw |
| 类别 | 凿岩机械 |
| 推进器补偿长度 | 7140 |
| 整机质量 | 16000 |
| 走行速度 | 4 |
| 钻臂摆动角度 | 左95°右30° |
| 钻臂俯仰角度 | 前85°后30° |
| 钻杆长度 | 3660 |
| 钻孔深度 | 25 |
| 钻孔直径 | 76~115 |
| 品牌 | 志高 |
| 型号 | ZY-104 |
| 外形尺寸（长x宽x高） | 10710×2490×3005 |
| 最大提升力 | 20000 |
| 滑架俯仰角度 | -58°~ +58° |
| 滑架摆动角度 | 左26°右27° |

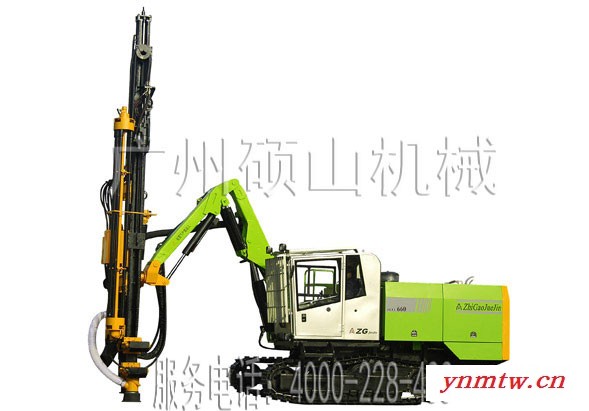

ZGYX-660全液压露天凿岩钻车
产品特点：
1、结实强壮的钻臂、推进梁和双扶钎机构确保钻凿开孔更加准确、稳定。
2、油缸、钢丝绳、滑轮、跟管器组合成能根据要求提供不同推力和提升速度的推进系统。
3、带自动感应的钎仓、机械手、钻杆润滑器、卡钎台组成简单高效的换钎系统。
4、凿岩机的缓冲装置和钻车的反卡钎机构保证了设备有效运行。
5、浮动捕尘罩和双级集尘机构能轻松实现无尘凿岩。
6、加大的行走马达、车身调平机构和具有高低二档行走功能以及独立柴油机预热装置使得本钻车能灵活地适应各种地形和环境温度。
7、配有双级空调的驾驶室内各种操纵手柄轻便灵活，显示器和各种仪表中能反映钻车所有数据并自动报警、储存，电子钻臂角度显示使得钻车单人操作方便、定位准确。
技术参数：
ZGYX-660主要技术规格
凿岩机 | |
型号 | ZY-104 |
制造厂 | 志高 |
钻孔直径 | 76~115mm |
回转速度 | 0~160r/min |
回转扭矩 | 0~980 N.M |
**大冲击频率 | 60HZ |
钻杆规格 | T45或T51×3.66m |
孔深 | 25m |
**大冲击功率 | 20kw |
卡特彼勒发动机 | |
型号 | C7 |
额定功率 | 168kw |
转速 | 2000rpm |
燃油箱容量 | 270L |
钻臂和推进器 | |
钻臂角度 | -58°~ +58° |
摆臂角度 | 左26°右27° |
俯仰角度 | 前85°后30° |
摆角角度 | 左95°右30° |
凿岩机行程 | 4240m |
推进力/提升力 | 20KN |
推进补偿 | 1.4m |
推进器总长度 | 7.14m |
钻杆长度 | 3.66m |
换杆器及持杆数 | 选配·6+1 |
螺杆式空压机 | |
排风量 | 8m3/min |
**大风量 | 10bar |
底盘 | |
**大爬坡能力 | 30° |
离地间隙 | 455mm |
履带架摆动角度 | ±10° |
**大行走速度 | 4km/h |
**大牵引力 | 117.7KN |
重量及尺寸 | |
整机重量 | 16000kg |
长×宽×高 | 10710×2490×3005mm |
