| 品牌 | 开山 |
|---|---|
| 型号 | KT20 |

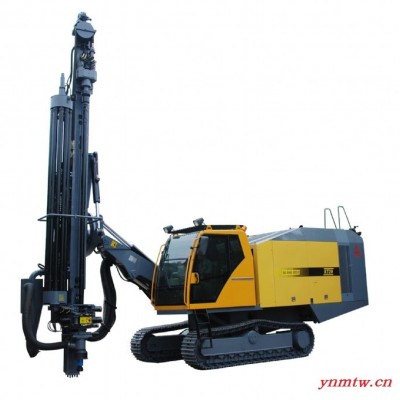

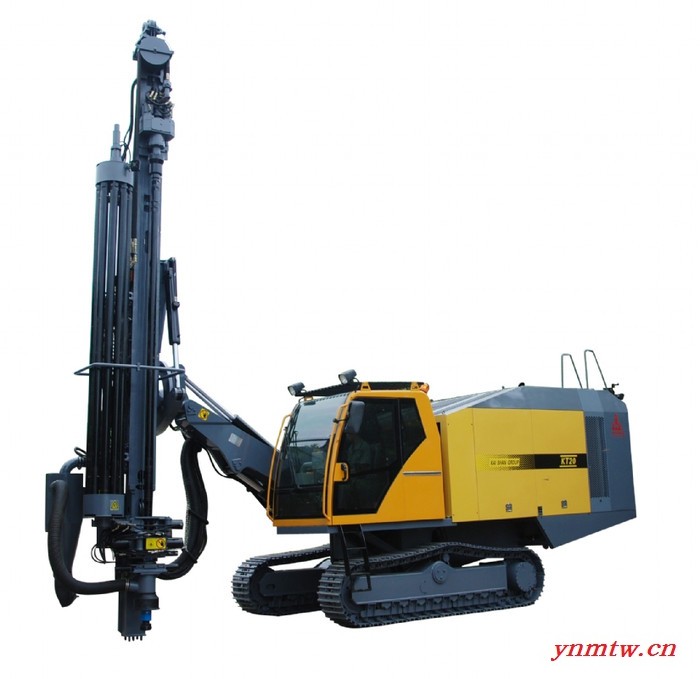

KT20整体式露天潜孔钻车
凿岩硬度 f=6-20
钻孔直径mm 135-165
经济凿孔深度m 36
产品特点 配套动力 产品参数1. 圆盘式自动接缷杆系统，自动接缷杆钻深可达36米。
2. 滑架摆角采用变幅机构，总摆角130°（右97°左33°），不用换支点可以自由完成水平孔和竖直孔的转换**低水平孔高度550mm，**高4050mm。
3. 采用卡特彼勒电喷发动机，动力强劲，性能可靠。
4. 采用单发动机两端输出的布置，结构紧凑，维修方便。
5. 高风压大排量空气压缩系统（22m3/min，20bar）保证了冲击器快速钻进。
6. 行走机构的自动调平功能让钻车更适应矿山崎岖山路。
7. 双扶钎机构全程引导钻具，防止钻孔时出现偏斜（开孔时引导冲击器，钻孔时引导钻杆）。
8. 采用进口液压件和电器
产品参数
凿岩硬度 | f=6-20 |
钻孔直径mm | 135-165 |
经济凿孔深度（自动接杆深度）m | 36 |
行走速度Km/h | 2．5 |
爬坡能力 | 22° |
离地间隙mm | 430 |
整机功率Kw | 287 |
柴油机 | 卡特C11 |
螺杆机排气量m3/min | 22 |
螺杆机额定排气压力 bar | 20 |
外形尺寸（长×宽×高）mm | 11500×2700×3200 |
重 量 Kg | 23000 |
回转器转速r/min | 0-107 |
回转扭矩N*m | 3900 |
**大推拉力N | 45000 |
滑架俯仰角度 | 125° |
滑架摆角 | 向右97 °向左33° |
钻臂摆角 | 向右42°向左15° |
钻臂举升角 | 向上42°向下20° |
车架调平角度 | 向上10°向下10° |
一次推进长度mm | 4000 |
补偿长度mm | 1200 |
冲击器 | HD55A |
钻杆 | φ102×4000 mm |
捕尘方式 | 干式（液压驱动旋风层流式） |
接杆方式 | 自动接缷杆 |
自动防卡方式 | 电液控制防卡 |
钻杆润滑方式 | 自动喷油润滑 |
钻杆螺纹保护 | 配有浮动接头保护钻杆螺纹 |
