| 品牌 | 开山 |
|---|---|
| 型号 | KY100J |
| 产品别名 | 露天潜孔钻机 |
| 适用范围 | 凿岩钻孔 |
| 凿孔直径 | 80~105（mm） |
| 凿孔深度 | 20（m） |
| 凿孔速度 | 0~65（mm/min） |
| 工作压力 | 0.7-1.4MPA |
| 钻杆规格（mm） | 60x2000 |
| 尺寸 | 4100x2030x2020mm |

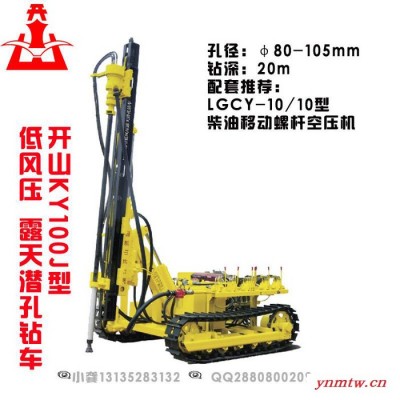

KY100J低风压露天履带式潜孔钻车
（1）用途：
KY系列潜孔钻车和KG系列潜孔钻车是一种轻型、高效、多功能的钻凿孔设备，它主要适用于露天采矿、隧道打孔及其他用途的井孔，尤其适用于山区和岩石地层爆破打孔。该钻车采用新型液压技术，配套大扭矩液压马达回转以及大缸径液压油缸推进。
（2）工作原理：
KY系列潜孔钻车和KG系列潜孔钻车是一种半液压露天凿孔设备，他是以柴油机为动力，通过带动液压油泵形成高压油路，通过操纵操纵台上的各个相关液压操纵阀，驱动液压马达、液压油缸完成各种预订动作。
工作时启动动力，推动操纵台上的回转操纵阀手柄，压力油通过回转操纵阀驱动回转器上的回转马达转动。
推动行走操纵阀上的手柄来实现整机前进、后退、转弯等动作。
推动七连阀上的手柄来控制各个相关油缸及卷扬马达的动作，完成导轨的俯仰和滑架的伸缩动作以及旋转马达的正反转动作。
推动推进操纵阀上的手柄来实现推进油缸的伸缩动作，带动钢丝绳进给和提升。推进油缸收缩、回转器正转时，同时打开进气管路上的球阀将空气压缩机供出的压力空气供如钻杆、冲击器，冲击器工作并把破碎岩石吹出地面，从而实现从机器破碎岩石连续进给，形成凿岩穿凿。
合流操纵阀上的手柄分别与推进和回转手柄组合使用，可实现回转器、推进油缸的快速动作。
KY系列露天潜孔钻车以柴动(电动)为动力，通过液压传动实现行走、回转、推进（提升）和角度调整等动作。
1.开山牌”履带式露天潜孔钻车是以气动、电动或内燃机为驱动动力；主要分为高、中、低风压的系列产品
2.开山牌”履带式露天潜孔钻车可以配置干式或湿式捕尘器进行凿岩作业，可以有效地降低粉尘对环境的污染，保护作业人员的身体健康。
3.开山牌”履带式露天潜孔钻车能够配置各种型号的潜孔冲击器，钻凿不同孔径、不同深度、多种方位、多种角度的爆破孔、予裂孔、锚索锚杆孔、灌浆孔、勘测孔等，适应范围宽，凿岩效率高。
KY100J型露天潜孔钻车技术参数
岩石硬度 | f=6~20 | 离地间隙（mm） | 254 |
钻孔直径（mm） | 80~105 | 行走速度（Km/h） | 0--2.0 |
| 经济钻深（m） | 20 | 钻臂升角 | - |
| 工作气压（MPa） | 0.7~1.4 | 钻臂摆角 | - |
| 耗气量（m^3/min） | ≥10 | 滑架摆角 | -11.5°~+36.5° |
| 回转转速（rpm） | 0~65 | 滑架俯仰 | -118.5°~+23.5° |
| 提升力 （KN） | 15 | 滑架补偿（mm） | 900 |
| 钻杆规格（mm） | 60x2000 | 外形尺寸（mm） | 4100x2030x2020 |
| 爬坡能力 | 30° | 整机重量（Kg） | 3100 |
| 备注 | 气液联动 | 动力 | ZS1125GM（20.2kW 2200r/min） |
备注： 配90冲、90钻、60钻杆、电动

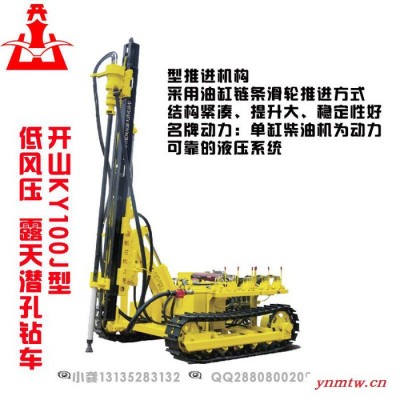

新型推进机构
-----------------------------------------------------------------------
**动力
·采用**单缸柴油机为动力，机构简单、维修方便
-----------------------------------------------------------------------
可靠的液压系统
·采用专用液压元件，提高了系统的稳定性和可靠性
·增设油液冷却装置，消除了液压油发热对系统的影响
配套动力：
LGCY-12/7型柴油移动螺杆空压机 ☆排气压力：0.7MPa ☆排气量：12m3/min ☆功率范围：93kW | LGCY-10/10型柴油移动螺杆空压机 ☆排气压力：1.0MPa ☆排气量：10m3/min ☆功率范围：93kW |
联系方式：
开山—朗昆空压机
联系方式：龚小姐
联系手机：13135283132
企业 QQ：2880800209
联系地址：湖南长沙雨花区中意一路908号
售后服务条款
为您提供快速、可靠、近在咫尺的服务；使您的设备如新设备一样长期运行。
① 无浮夸，提供务实，可信，可操作的实际服务；低成本，高效率。
② 提供尽心尽力经验丰富的专职服务人员。
保养和维修：
① 自开机调试合格后，整机保用1年；用户按使用手册正常保养并与湖南朗昆空压机有限公司签订保养协议。
② 我方承诺对产品实行终身维修。在设备需要紧急维修时，保证在接到用户书面通知后，售后服务人员于48小时内到达现场；湖南朗昆空压机有限公司配备有专职的售后服务工程师。
③ 公司售后服务热线24小时开通,服务电话：13135283132 传真：0731-89826863
培训计划：
在开机调试现场对用户操作人员进行的现场培训。
