| 产品别名 | 露天潜孔钻机 |
|---|---|
| 适用范围 | 凿岩钻孔 |
| 凿孔直径 | 105~140（mm） |
| 凿孔深度 | 25（m） |
| 凿孔速度 | 0~70（mm/min） |
| 工作压力 | 1.0~2.4MPA |
| 钻杆规格（mm） | 76x3000/89x3000 |
| 尺寸 | 5400×2330×2020 |
| 品牌 | 开山 |
| 型号 | KY140a |
KY140A高压露天履带式潜孔钻车
（1）用途：
KY系列潜孔钻车和KG系列潜孔钻车是一种轻型、高效、多功能的钻凿孔设备，它主要适用于露天采矿、隧道打孔及其他用途的井孔，尤其适用于山区和岩石地层爆破打孔。该钻车采用新型液压技术，配套大扭矩液压马达回转以及大缸径液压油缸推进。
（2）工作原理：
KY系列潜孔钻车和KG系列潜孔钻车是一种半液压露天凿孔设备，他是以柴油机为动力，通过带动液压油泵形成高压油路，通过操纵操纵台上的各个相关液压操纵阀，驱动液压马达、液压油缸完成各种预订动作。
工作时启动动力，推动操纵台上的回转操纵阀手柄，压力油通过回转操纵阀驱动回转器上的回转马达转动。
推动行走操纵阀上的手柄来实现整机前进、后退、转弯等动作。
推动七连阀上的手柄来控制各个相关油缸及卷扬马达的动作，完成导轨的俯仰和滑架的伸缩动作以及旋转马达的正反转动作。
推动推进操纵阀上的手柄来实现推进油缸的伸缩动作，带动钢丝绳进给和提升。推进油缸收缩、回转器正转时，同时打开进气管路上的球阀将空气压缩机供出的压力空气供如钻杆、冲击器，冲击器工作并把破碎岩石吹出地面，从而实现从机器破碎岩石连续进给，形成凿岩穿凿。
合流操纵阀上的手柄分别与推进和回转手柄组合使用，可实现回转器、推进油缸的快速动作。
KY系列露天潜孔钻车以柴动(电动)为动力，通过液压传动实现行走、回转、推进（提升）和角度调整等动作。
1.开山牌”履带式露天潜孔钻车是以气动、电动或内燃机为驱动动力；主要分为高、中、低风压的系列产品
2.开山牌”履带式露天潜孔钻车可以配置干式或湿式捕尘器进行凿岩作业，可以有效地降低粉尘对环境的污染，保护作业人员的身体健康。
3.开山牌”履带式露天潜孔钻车能够配置各种型号的潜孔冲击器，钻凿不同孔径、不同深度、多种方位、多种角度的爆破孔、予裂孔、锚索锚杆孔、灌浆孔、勘测孔等，适应范围宽，凿岩效率高。
KY140A型露天潜孔钻车车技术参数 | |||
岩石硬度 | f=6~20 | 行走速度 （Km/h） | 0--2.0 |
钻孔直径（mm） | 105~140 | 钻臂升角 | -25°~+45° |
经济钻深（m） | 25 | 钻臂摆角 | ±45° |
工作气压（MPa） | 1.0~2.4 | 滑架摆角 | ±50° |
耗气量（m3/min） | ≥15 | 滑架俯仰 | 180° |
回转转速（rpm） | 0~70 | 履带调平 | ±10° |
提升力 （KN） | 20 | 滑架补偿（mm） | 1200 |
钻杆规格（mm） | 76x3000/89x3000 | 外形尺寸（mm） | 5400×2330×2020 |
爬坡能力 | 30° | 整机重量（Kg） | 6500 |
离地间隙（mm） | 320 | 动力型号 | YC4D80 |
备注 | 气液联动 | 整机功率(kW) | 58kW（2400rpm） |
安全稳定的行走机构
·重心低、离地间隙大，能轻松穿越崎岖的路面。专用车轮马达驱动，爬坡能力强，故障率低。
·先进的履带自动调平功能和停机刹车系统，不仅使钻车行走稳定，且大大减轻了地面对钻车的冲击力，保证了行驶安全。
·独特的防脱链装置，大大提高了钻车行走时的可靠性
·车载柴油机对恶劣环境的适应性，无需外接空压机即可自由行走，移位方便。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
强劲可靠的动力
·采用**四缸柴油机为动力，功率大、体积小、整机振动 小、工作平稳
·采用**《一种凿岩钻车的柴油机进气调节装置》(**号：2008820087606.3)加预滤器、油滤、纸滤三级过滤器的**组合，增强了钻车对恶劣环境的适应性，延长了柴油机的使用寿命。
-------------------------------------------------------------------------------------- 新型钻臂
·经过优化设计的变幅机构及圆形钻臂，结构新颖，调整方便，使钻孔覆盖范围大大提高，并可钻凿低位水平孔
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
强劲有力的推进、回转机构
·新型回转机构由大扭矩摆线液压马达与行星减速器组成，为钻车提供强大的扭矩储备，减少卡钻几率。
·液压油缸加动滑轮组组合的的推进机构，可以产生20KN的提升力，调节推进操纵阀上的调压阀，可以获得工况所需的**推进力。

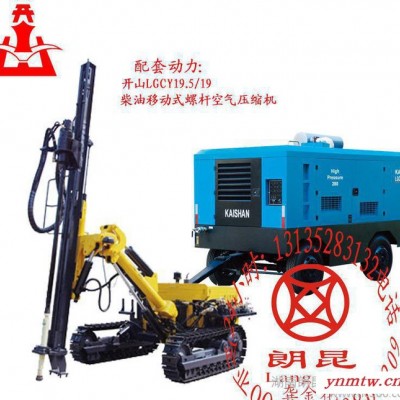

配套动力：
LGCY-18/17型柴油移动螺杆空压机 ☆排气压力：1.7MPa ☆排气量：18m3/min ☆功率范围：194kW | LGCY-19.5/19型柴油移动螺杆空压机 ☆排气压力：1.9MPa ☆排气量：19.5m3/min ☆功率范围：132kW |
