泽荣ZPR-127矿用光控自动洒水降尘装置--采煤机移架喷雾

工作面支架喷雾设计方案

ZPR-127矿用光控自动洒水降尘装置--采煤机移架喷雾

根据贵矿提供的实际情况，本方案选用山东泽荣机械设备有限公司生产的《ZPR-127矿用光控自动洒水降尘装置》采煤机移架喷雾。该装置主要用于煤矿采煤面的自动洒水降尘。采煤工作面采煤机采煤和液压支架移架均是移动性尘源，工作面直流通风，风流流场难以控制(风速每秒有时高达2m以上)，工作面空间狭小且有变化，还有片帮冒顶等不利因素的影响，条件十分恶劣。防治该作业场所的粉尘，考虑了上述条件后，提出了治本和治标两手抓的总体思路：一是减少粉尘的产生;二是要针对不同尘源的特点，采取防治措施。

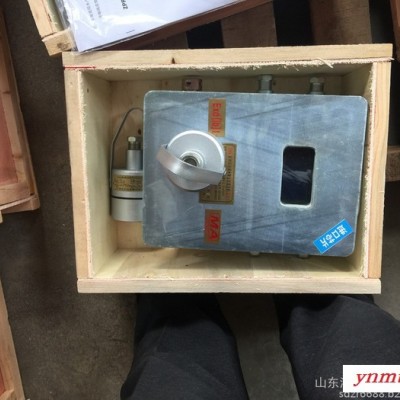

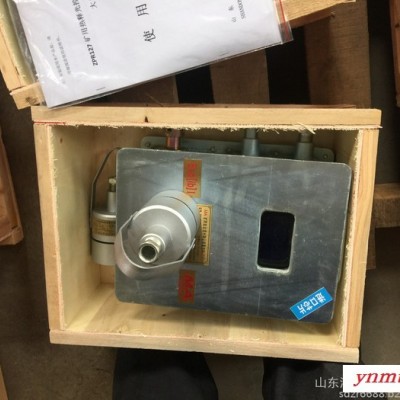

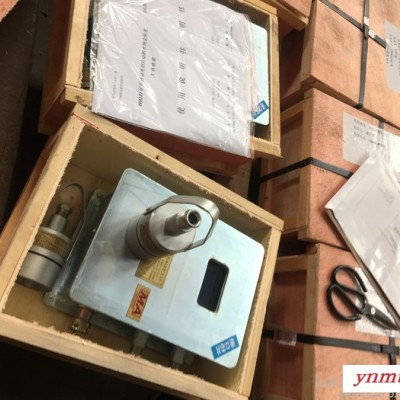

本装置的主要特点是一体化设计，安装方便，主机正面设有LCD显示屏可对工作状态实时监控，主控制系统采用美国ATMEL公司生产的单片机进行编程，高度智能化、质量稳定、性能可靠。每台装置中设有无线接收系统，通过手持无线遥控器可远距离打开或关闭所有球阀，及时掌握工作状态。

《JPR-127矿用光控自动洒水降尘装置》采煤机移架喷雾

主要技术参数

1、额定电压              AC127V

2、本安输出电压          DC12V

3**大短路电流          500mA

4、电动球阀工作电压      DC12V

电动球阀水压范围        0.2Mpa-7Mpa

红外发射与接收电压      DC12V

红外发射与接收距离      ＞5m

无线发射与接收电压      DC12V

无线发射与接收距离      ＞100m

主控箱外形尺寸          300X220X160（mm）

重量                    17kg

采煤机配置

每台采煤机上配置1台ZP-12GR光控传感器（红外遥控发射器）和一台ZP-12G光控传感器支架、一只无线发射器（遥控器）。工作面共有液压支架95台，每5个支架为一组，一组装一套移架喷雾装置，预计安装移架喷雾装置19台。

工作原理

在采煤机的机头上安装1台光控传感器（红外遥控发射器），当采煤机移动时，通过采煤机上安装的光控传感器（红外遥控发射器）扫描距采煤机的支架上安装的光控传感器（红外遥控接收器）产生信号。信号反馈到安装在该支架上的喷雾装置主机，主机自动控制其内置的电动球阀供水喷雾，延时0秒～270秒（可调）后喷雾自动停止。当采煤机继续前进（或后退时），采煤机移动到喷雾点位置时，该喷雾点将自动喷雾，当采煤机移动到第二个喷雾点位置时，该喷雾点将自动喷雾，喷雾点按延时时间自动停止喷雾，其后的各个喷雾点自动停止喷雾。该系统通过无线发射器（遥控器）可以同时喷雾，也可以同时停止喷雾，由此达到预期效果。

采煤工作面支架喷雾安装

1. 将控制主机水平吊挂或固定在支架顶端合适的空位上，将光控传感器（红外遥控发射器）及支架安装在割煤机的适当位置上（发射器自带磁铁）（见装置安装示意图）。

2. 将光控传感器（红外遥控接收器）安装固定在支架适当位置，便于和发送器相对应的位置（见装置安装示意图）。

用带有Φ13的快速接头的高压水管与主机球阀进水口连接，出水口与支架上的喷雾头连接（见装置安装示意图）。

 山东泽荣机械设备有限公司                     2017-10-22
