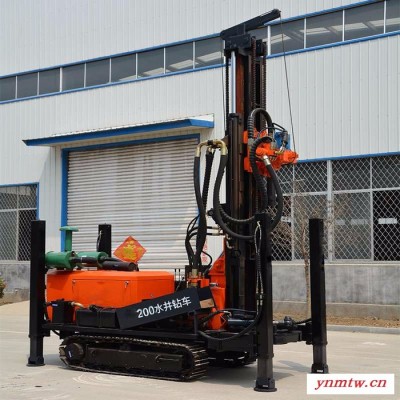

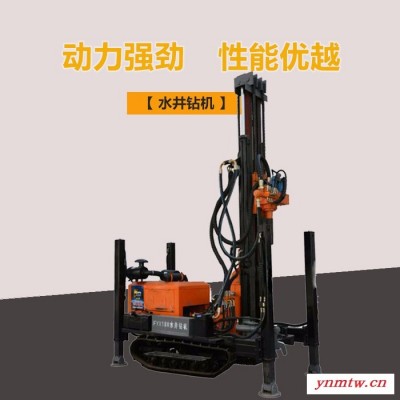

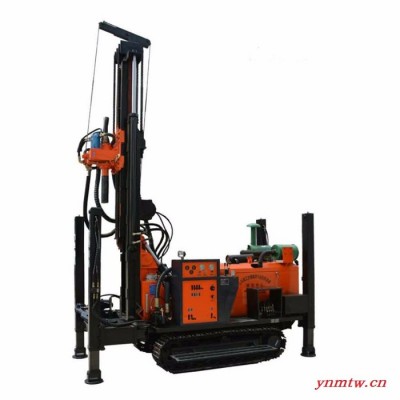

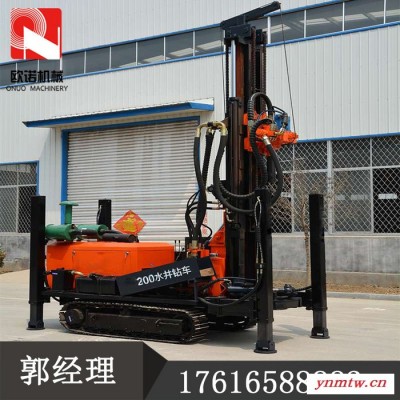

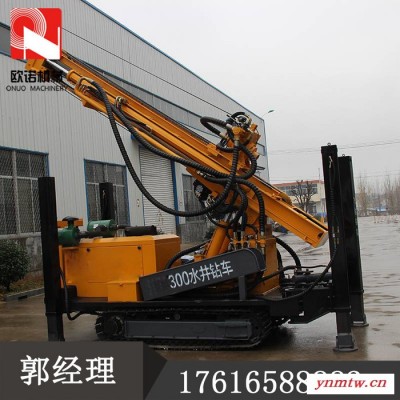

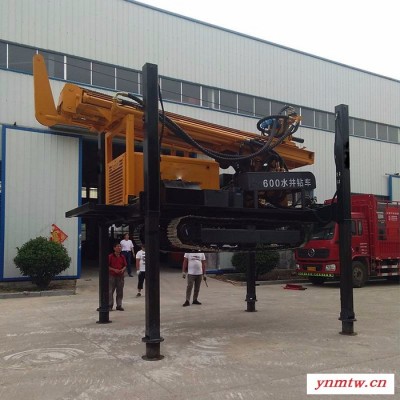

履带式气动水井钻车 农用全液压钻井机 岩石地质中深孔打井钻井设备

水井钻机产品介绍

1、液压油泵：为双联式，大排量泵为动力头提供动力，小排量 泵为四个支腿油缸、起落桅杆油缸、加力/提

升滑车油缸提供动力。

2、四个支腿：小型打井设备由液压油缸和固定架组成。可在工作现场调整机体的水平度，起到支撑和稳定机体的作用。

3、桅杆：为巨型钢管、槽钢和角钢 组合焊接的框架结构，以两侧槽钢的内槽为动力头上下运行的轨道，保证钻孔的垂直度。打井桅杆的起落由液 压油缸完成。

4、动力头：采用齿轮减速箱的机构，其低速轴中间有一个大孔的芯轴，芯轴的上口可与混 凝土灌注设备的胶管接口连接，进行灌注混凝土；芯轴的下口通过法兰盘连接钻杆、钻头。高速轴由大扭 矩液压马达驱动。

冲击式水井钻机的工作原理
靠钻具的垂直往复运动，使钻头冲击井底以破碎岩层。其结构简单,但没有循环洗井系统,岩屑的与钻机不能同时进行，因而工效较低。钻井深度一般在250米以内,有的可达500～600米。主要类型如下述。
冲抓锥一种简单的冲击式钻机，利用钻具本身的重量冲击地层，钻具的下端是几个可以张合的尖角形抓瓣。
钢丝绳冲击式钻机由桅杆和其顶端的提升滑轮、钢丝绳、冲击机构、钻具（包括钻杆和钻头）、电动机等组成。

技术参数：
1、整机重量：8.7T；
2、外形尺寸：5050×2100×2800mm；
3、钻孔直径：140-325mm；
4、钻孔深度：400m；
5、推进长度：6000mm；
6、行走速度：2.5Km/h；
7、单机爬坡能力：30Max.；

注意事项
1、使用过程随时注意检查水气管路，水井钻机各配件的螺栓、螺帽是否牢固；
2、随时注意检查风力马达的润滑油状况；
3、当工作面浸入水中时，开孔要用大直径的钎头，插入钻杆，使钻杆露出水面1-2米，防止泥浆和岩渣掉入孔内
4、水井钻机在钻凿作业时不允午反转以免钻杆掉入孔内；

5、水井钻机在短时间内停止工作时，要给予少量的压气，以免泥沙侵入钻机冲击器的内部，如果长时间停止钻机作业
，应将冲击器提升距孔底1-2米处进行固定；
6、工作时应注意冲击器的声音和减速箱运转情况，发现不正常的声音和现象应立即停机，并及时进行检查；
7、加新钻杆时，要注意钻孔内保持清洁，以避免泥沙混入钻机冲击器内部，损坏钻机零件；
8、每个工作班结束时，须及时清理水井钻机表面的污物，除正常搬运外，严禁在工作面大拆大卸；
9、钻机钻杆接头和减速器用黄油润滑。
主要特点：
1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。
2、采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。
3、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击
4、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件
5、本机采用技术的锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点
