| 推进器行程 | 2000mm |
|---|---|
| 凿岩速度 | 1800-2000mm/min |
| 最高行使速度 | 0-2.4km/h |
| 电动机功率 | 380kw |
| 机重 | 8600kg |
| 使用水压 | 0.8-1.2mPa |
| 规格 | CMJ2-17 |
| 产地 | 河北 |
| 产品别名 | 煤矿用全液压掘进钻车 |
| 品牌 | 华泰钻机 |
| 型号 | CMJ2-17煤矿用液压掘进钻车 |
| 加工定制 | 是 |

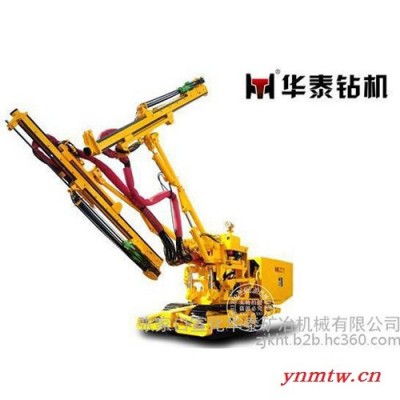

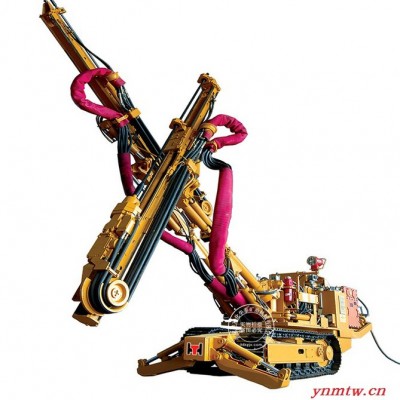

CMJ2-17-C煤矿用全液压掘进钻车(全液压双臂凿岩台车) CMJ2-29履带式液压掘进钻车主要用)于煤矿，有色金属，水电，铁路，公路等部门的巷道，隧道，涵洞的掘进工程。该钻车为双臂式，采用全液压凿岩系统，系统先进，设有防卡钎装置，凿岩速度快，工作效率高；灵活的凿岩机构对巷道的工作面，顶板，侧帮，底板均能凿岩作业，还能很方便的钻凿向上锚杆孔。该车模块化设计，车身小，结构紧凑，重心低，机动灵活，工作稳定，爬坡能力强。可大幅度改善工作环境，提高施工效率和施工质量。
| 项目 | 单位 | 参数 | ||
| 整机性能 | 钻臂数量 | 2 | ||
| 适应断面 | m2 | 29.15 | ||
| 工作范围（宽×高） | mm | 5.5x5.3 | ||
| 外形尺寸（长×宽×高） | mm | 8400 x 1320 x 1950 | ||
| 钻孔直径 | mm | Φ27- 55 | ||
| 钻孔深度 | mm | 2600 3100 | ||
| 钻孔速度 | m/min | 0.8-2 | ||
| 钎杆长度 | mm | 2975 3475 | ||
| 整机质量 | kg | 9200 (approx.) | ||
| 钻（凿）孔机械 | 类型特征 | 冲击回转式 | ||
| 冲击 | 冲击能 | J | 200 | |
| 冲击频率 | Hz | 33-60 | ||
| 工作压力 | MPa | 14-16 | ||
| 工作流量 | L/min | 30-45 | ||
| 蓄能器充氮压力 | MPa | 6 | ||
| 旋转 | 额定转矩 | N.m | 220 | |
| 额定转速 | r/min | 200 | ||
| 工作压力 | MPa | 15 | ||
| 工作流量 | L/min | 45 | ||
| 冲洗水压力 | MPa | 0.4-1.2 | ||
| 边心距 | mm | 80 | ||
| 外形尺寸（长×宽×高） | mm | 800x300x200 | ||
| 推进器 | 类型特征 | 导轨式 | ||
| 推进方式 | 油缸—钢丝绳 | |||
| 总长 | mm | 3935 | ||
| 推进冲程 | mm | 3100 | ||
| 推进力 | N | 7000 | ||
| 推进速度 | mm/min | 4000 | ||
| 推进俯仰 | ° | 上105o; 下15o | ||
| 推进摆角 | ° | 45 | ||
| 工作流量 | L/min | 15 | ||
| 钻臂 | 钻臂数量 | 2 | ||
| 推进器补偿 | mm | 1500 | ||
| 钻臂升降 | ° | 上55, 下 16 | ||
| 钻臂回转角度 | ° | ±180 | ||
| 钻臂摆臂 | ° | 内 14o, 外 47o | ||
| 工作压力 | MPa | 17.5 | ||
| 工作流量 | L/min | 15 | ||
| 行走 | 行走机构特征 | 液压马达驱动 | ||
| 履带宽度 | mm | 350 | ||
| 行走速度 | km/h | 2.4 | ||
| 爬坡能力 | ° | 25 | ||
| 液压动力 | 电动机 | 额定功率 | kW | 55 |
| 额定电压 | V | 660/1140, 50 Hz | ||
| 额定电流 | A | 58.4/33.7 | ||
| 相位数量 | 3相交流电 | |||
| 防爆证明标准 | ExdI (ib) | |||
| IP额定 | IP55 | |||
| 液压泵 | 类型 | 负荷传感变量泵 | ||
| 辅助工作部件 | 供水系统 | 工作压力 | MPa | 0.6-1.2 |
| 工作流量 | L/min | 60 | ||
| 额定流量 | L/min | 75 | ||
| 空气压缩机 | 工作压力 | MPa | 0.2-0.4 | |
| 工作流量 | m3 /min | 0.2 | ||
| 额定压力 | MPa | 0.7 | ||
| 爆炸证明软起动 | 额定电压与频率 | V,Hz | 660/1140, 50Hz | |
| 保护控制 | 超负荷，超电压，短路, 低电压, 泄漏 | |||
